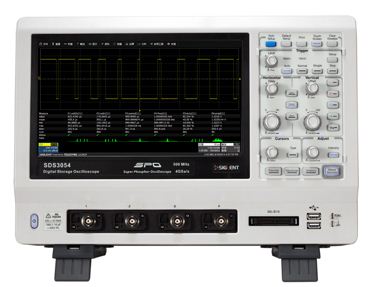

SDS3000系列
SDS3000系列超级荧光示波器，最大带宽为1GHz，采样率4GSa/s，采用创新的SPO技术，支持高刷新、256级辉度等级及色温显示、数字触发和深存储特性，搭载Windows操作系统和10.1英寸触摸屏，支持丰富的智能触发、串行协议触发和解码，支持历史采集（History）、顺序采集（Sequence）和波形搜索（WaveScan），具备丰富的测量和数学运算功能，支持16通道的数字逻辑分析，集成25MHz DDS信号发生器，是一款性能先进的高端示波器。
创新的SPO(Super Phosphor Oscilloscope)技术：
主要特性：
● 带宽100MHz、200MHz、350MHz、500MHz、750MHz、1GHz
● 2/4模拟通道+1个外触发通道
● 最高4GSa/s实时采样率
● Windows操作系统和10.1英寸触摸屏（分辨率1024*600），支持键盘、鼠标
● 智能触发（边沿，脉宽，判定合格，逻辑图，TV，窗口，间隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）
● 串行总线解码，支持的协议：IIC、 SPI、 UART/RS232、 CAN、 LIN
● 分段存储（Sequence）功能，最大可将存储深度等分成1000段，仪器根据用户设置的触发条件，分段捕获符合条件的事件
● 强大的波形搜索（WaveScan）功能，支持多种搜索条件，并把捕获的异常信号用Zoom功能展现出来，方便用户在海量信息
● 中快速搜索出需要关注的波形
● 历史波形记录（History）功能，最大可记录1023帧
● 智能串行总线解码，支持的协议：IIC、 SPI、 UART/RS232、 CAN、 LIN
● 智能触发（边沿，脉宽，判定合格，逻辑图，TV，窗口，间隔，漏失，欠幅，斜率，IIC，SPI，UART，RS232，LIN，CAN）
● 24种自动测量，支持统计功能，支持AIM测量
● 内置25MHz DDS函数发生器，125MSa/s采样率，16Kpts波形长度
● 16路数字通道（MSO功能），500MSa/s采样率，10Mpts存储深度
● 丰富的外围接口：4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，标准D型15针SVGA
● 接口（分辨率1024*600），16通道逻辑和1KHz校准信号接口，方便仪器扩展及程控操作
设计特色：

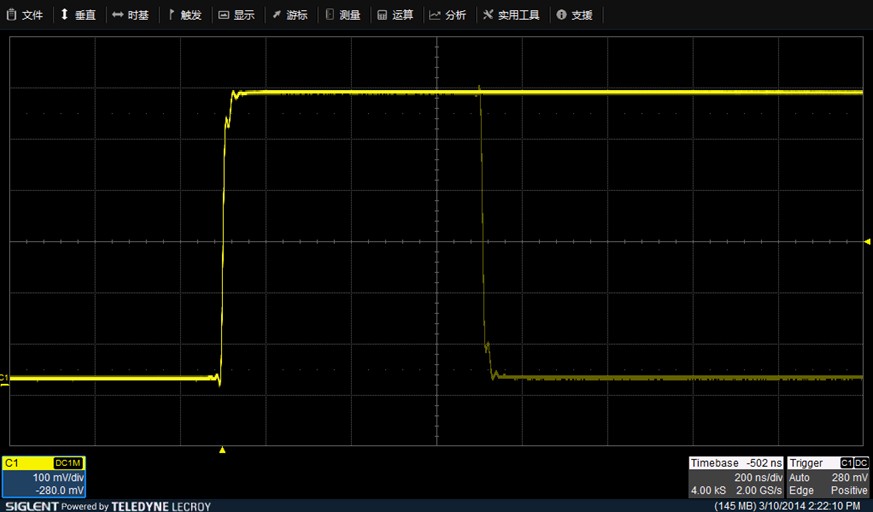

| 波形捕获率高达250,000帧/秒 |
高达250,000帧/秒的波形捕获率，超高的波形捕获率使示波器能轻松捕获到异常事件或低概率事件

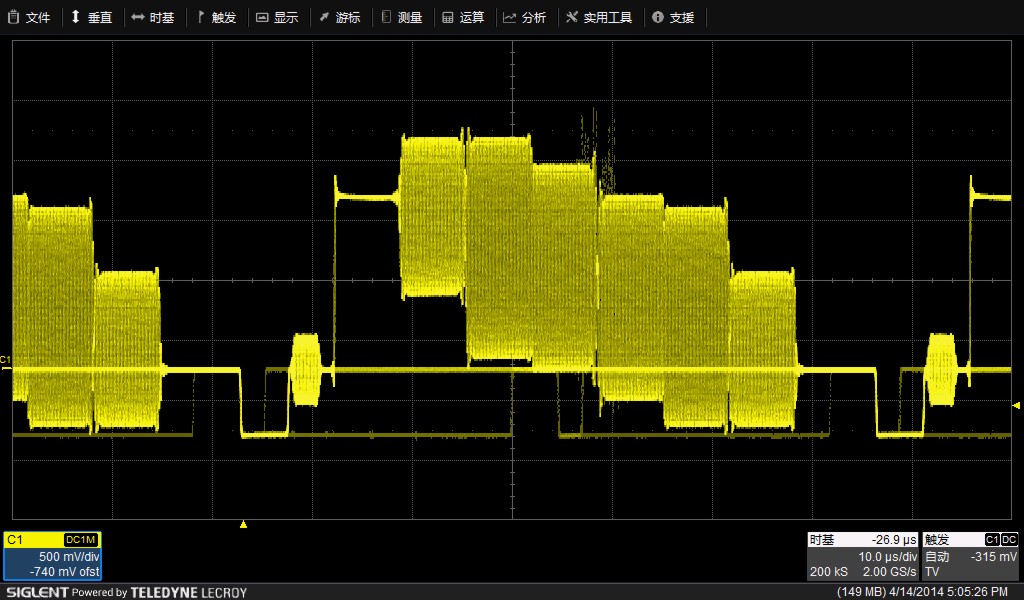

256级辉度显示
| SPO显示技术是高刷新率和多帧叠加的结果，在单位时间内，当某一像素点出现的波形概率越高，该像素点就越亮，反之越暗 |

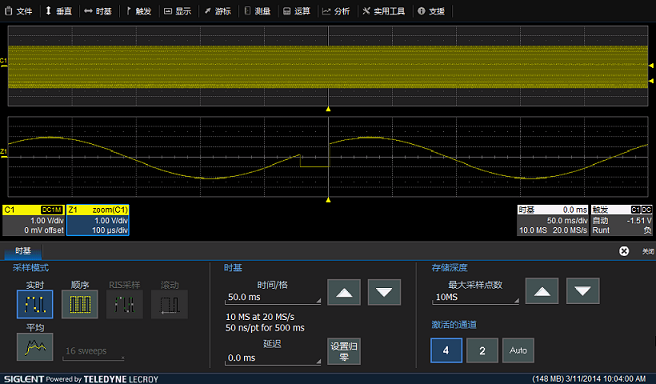

| 最大存储深度达10Mpts/CH |
| 在运行状态时，处理器可以读取不压缩的10Mpts原始采集点用于测量，通过协处理器加速测量过程，无论是stop还是run状态都可以对10Mpts的点进行高速的测量分析 |
|
| 型号 | SDS3012 | SDS3022 | SDS3032 | SDS3052 | SDS3072 | SDS3102 |
| SDS3014 | SDS3024 | SDS3034 | SDS3054 | SDS3074 | SDS3104 | |
| 带宽 | 100MHz | 200MHz | 350MHz | 500MHz | 750MHz | 1G |
| 实时采样率 | 2GSa/s | 4GSa/s | ||||
| 等效采样率 | 50GSa/s | |||||
| 通道数 | 2/4模拟通道+16数字通道 | |||||
| 存储深度 | 10Mpts/CH | |||||
| 最高波形捕获率 | 250,000wfm/s | |||||
| 输入阻抗 | 50Ω：50Ω±2.0%；1MΩ：(1MΩ±2.0%) ||（16pF ±1pF） | |||||
| 时基范围 | 实时采样：500ps/div ~ 50s/div；等效采样：500ps/div ~ 10ns/div；滚动模式：100ms/div ~ 50s/div | |||||
| 垂直灵敏度 | 50Ω：1mV/div – 1V/div; 1MΩ：1mV/div – 10V/div | |||||
| 触发类型 | 边沿、脉宽、判定合格、逻辑图、TV、窗口、间隔、漏失、欠幅、斜率、IIC、 SPI、UART/RS232、CAN、LIN | |||||
| 解码类型 | IIC、 SPI、 UART/RS232、 CAN、 LIN等 | |||||
| Zoom | 键盘快速放大、触摸屏放大或鼠标选择区域放大 | |||||
| 数学运算 | FFT，SinX/X，乘，倒数，包络，反相，导数，差，平均，平方，平方根，底值，求和，积分，绝对值，缩放，趋势，重定标，除，扫描最大值 | |||||
| 自动测量 | 上升时间，上升时间20%-80%，下降时间，下降时间80%-20%，占空比，周期，基值，峰-峰值，平均，延迟，振幅，最大，最小，有效值，标准偏差，正过冲，歪斜，相位，正脉宽，负脉宽，负过冲，面积，顶部，频率 | |||||
| 内置信号发生器 | 单通道，最高输出频率25MHz，采样率125MSa/s，14bit垂直分辨率，波形长度16Kpts | |||||
| MSO | 通道数16，采样率500MSa/s，存储深度10Mpts | |||||
| 采集模式 | 实时采样、顺序采样、等效采样、滚动模式、平均采样 | |||||
| 接口 | 4*USB Host，SD卡，USB Device，LAN，AUX out (Pass/Fail,Trigger Out)，EXT TRIG，标准D型15针SVGA接口，16通道逻辑和1KHz校准信号接口 | |||||
| 屏幕 | 10.1英寸TFT-LCD触摸屏，分辨率1024*600 | |||||
| 电源 | 100 - 240V 50/60Hz 或 100-120V 400Hz | |||||
| 尺寸 | L*W*H=380mm*140mm*270mm | |||||
| 重量 | 净重4.77Kg | |||||
