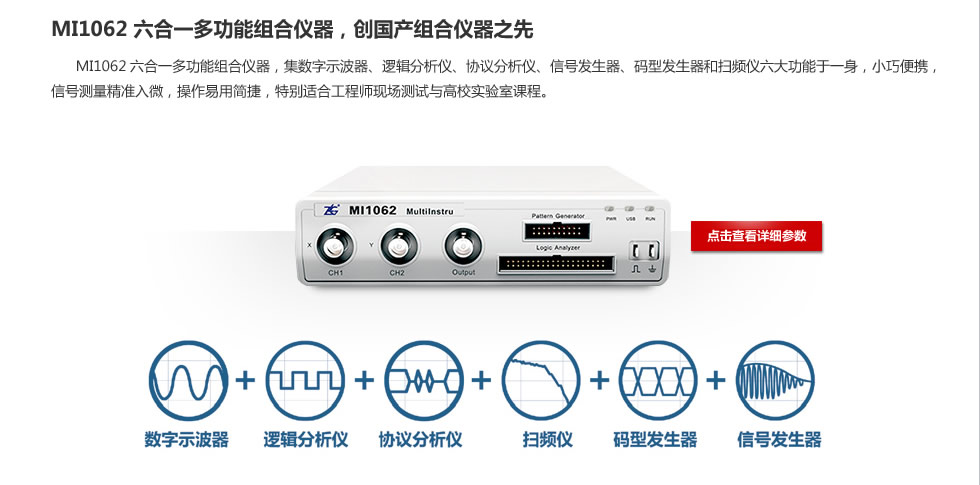

MI1062六合一多功能仪器
| 示波器性能参数 |
| 仪器配置性能参数采集最大采样率100MSa/s（每通道）最大存储深度4Mpts（每通道）垂直分辨率8bit捕获模式普通、平均值、峰值检测数学插值支持Sinx/x采样模式实时采样、等效采样垂直带宽（-3dB)DC 至60MHz垂直分辨率5mV/div 至1V/div，1-2-5 步进AC 耦合3.5Hz 至60MHz上升时间计算值8.75ns输入阻抗1MΩ±1%输入容抗20pF耦合方式AC/DC水平量程5ns/div 至 1s/div；增量为 1-2-5工作模式NORMAL、ROLL、DELAY、XY触发触发模式自动、单次、重复、正常模式触发源模拟通道1、外部触发、数字通道触发方式边沿触发、脉宽触发耦合方式AC 耦合、DC 耦合、高频抑制、低频抑制释抑时间20nS ～ 40S, 精度10nSFFT点数与当前屏幕的点数相关FFT 源模拟通道1、2窗口Rectangle、Hamming、Blackman测量功能电压峰峰值、有效值、最大值、最小值、平均值、幅度、顶部值、底部值、过冲、前冲时间频率、周期、正脉宽、负脉宽、占空比、上升时间、下降时间波形数学计算1+2、1-2、1×2、波形反相 |
| 码型发生器性能参数 |
| 仪器配置性能参数PG 图形信号参数通道数量16内部采样时钟100MSa/s外部时钟< 30MHz输出电平3.3V、5V、三态驱动能力10mA存储深度/ 通道2Kpts事件功能键盘事件、内部事件、外部事件 |
| 逻辑分析仪性能参数 |
| 仪器配置性能参数采样最大实时采样率100MSa/s采样测量通道32路存储深度/ 通道4Mpts输入范围0~5V支持信号TTL/CMOS触发触发方式边沿触发、脉宽触发、电平触发、总线触发触发位置开始、中间、结尾、用户自定义分析分析功能总线分析、协议分析支持协议插件A/D 总线A/D 转换分析，根据数据值用光滑的曲线描绘模拟量的波形图UART 串行通讯根据UART 串行协议对数据进行分析解码I2C 总线按照I2S 协议对数据进行分析解码SPI 总线根据SPI 串行协议对数据进行分析解码 |
| 信号发生器性能参数 |
| 仪器配置性能参数基本参数采样频率100MSa/s垂直分辨率10bit采样点储存深度/ 通道2Kpts输出参数输出类型正弦波、方波、锯齿波、脉冲波、噪声、指数上升、指数下降、心 电图波、直流调制波形调幅（AM）、调频（FM）、调相（PM）、脉宽调制（PWM）、二进制频移键控（FSK）、扫频（SWEEP）、脉冲串（Burst）输出阻抗50Ω输出幅值10Vpp( 高阻)输出信号与频率正弦波 100uHz ～ 40MHz方波/ 脉冲波 100uHz ～ 2MHz锯齿波 100uHz ～ 1MHz白噪声：5MHz 带宽(-3dB)Arb 100uHz ～ 1MHz |
| 扫频仪性能性能参数 |
| 特性性能参数PG 图形信号参数频率范围10Hz~40MHz 可设定扫频范围电压峰峰值40mV~10V 可调输出功率（最大）18dBm步进类型Line( 线性）、Log( 对数）扫描点数2~10K 可调扫描通道CH1、CH2、CH1&CH2 |
