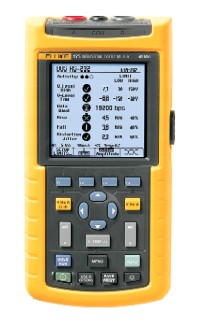

Fluke 125 工业网络测试仪
产品简介ScopeMeter® 125：拥有 120 系列示波表的全部功能，同时还包括工业总线运行状况测试功能和高级电源测量功能 120 系列示波表精巧紧凑，结实耐用，是工业故障处理和安装应用场合的理想解决方案。 125 系列示波表是在 Fluke 120 系列示波表基础上发展而来的，拥有 124 系列示波表的全部功能，同时还能测量和分析常见工业总线上的信号质量。 |
| 技术指标 |
| 带宽 | 40 MHz |
| 采样率： | 2.5 GS/s 重复采样25 MS/s 单次采样 |
![]()
| 总线运行状况测试功能 |
| 总线运行状况测试： | 使用自动测量和分析功能检验工业总线系统的电气参数。 除此之外，还提供了眼图模式以便用户对信号质量进行直观检查。 |
| 参数分类： | 默认值：•完全在限制值范围内 = ‘良好’•在限制值的指定百分比范围内 = ‘微弱’•超出限制值 = ‘极差’限制值（设为默认值）基于所选总线类型的工业标准值或用户设定的值。 |
| 支持的总线系统： | •AS-i (EN50295, 166 kb/s)；•CAN-bus（ISO-11898，最大 1 Mb/s）；•Interbus S (EIA-485, 500 kb/s);•ControlNet（61158 类型 2，5Mb/s）；•Modbus（EIA-232，最大 115 kb/s；EIA-485，最大 10 Mb/s）；•Foundation Fieldbus H1（61158 类型 1，31.25 kb/s）；•Profibus DP（EIA-485，最大 10 Mb/s）；•Profibus PA（61158 类型 1，31.25 kb/s）；•Ethernet 10Base2（同轴电缆）；•Ethernet 10BaseT (UTP, 10 Mb/s)；•RS-232（EIA-232，最大 115 kb/s）；•RS-485（EIA-485，最大 10 Mb/s）；•用户定义的单根导线或平衡式系统。 |
| 模式： | •波形参数分析、自动读数和参数检验（良好/微弱/极差）；测试限制值基于工业标准或由用户设定。•眼图显示模式。 |
| 测量参数（如果适用）： | •波特率，•上升时间，•下降时间，•上限，•下限，•偏压水平，•信号幅度，•失真，•抖动。 |
| 眼图显示模式： | 根据显示暂留时间，显示总线信号波形。 用户可以修改 Timebase（时基）和衰减设置。 |
![]()
| 额外的电源测量功能（仅限 Fluke 125） |
| 测量类型： | •瓦特，•VA，•VAR，•功率系数 (PF) |
| 电源配置： | 单相或平衡式三相（三角形配置）主电源 |
| 电压测量 | 通道 A；使用 STL120、电压探针或直接输入 |
| 最高安全工作电压 | 通道 B；使用 i400s（随附）或其它兼容电流钳表 |
| 电流钳表或分流灵敏度： | 0.1 / 1 / 10 / 100 / 1000 mV/A, 10 mV/mA 和 400 mV/A。 |
![]()
| 谐波模式（仅限 Fluke 125） |
| | 将波形信息转换成谐波显示（使用 FFT 处理），其中显示第 1 个（最多至第 33 个）谐波的相对振幅 |
| 分析波形： | 自动生成电压波形（通道 A）、电流波形（通道 B）或功率（通道 A x 通道 B）。 |
| 谐波频率范围： | DC 可达第 33 个谐波（基本型最高 60 Hz）；DC 可达第 24 个谐波（基本型最高 400 Hz）。 |
| 显示 | 图形显示第 1 个（最多至第 33 个）谐波和 DC；相对于基本型的振幅以 % 为单位进行显示 |
| 测量： | 各个谐波的相对振幅；THD，单位：%r 或 %f。 |
