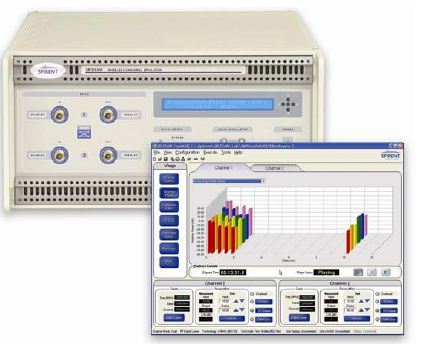

SR5500无线信道仿真器
| 产品概述 | |
| SR5500 无线信道仿真器使用先进的衰退技术来最优化无线接收机的性能，它可以加速上市时间并且使网络部署后的问题减到最少。该模拟器能够复制实际的空中信道环境，在开发和设计验证的早期阶段就能够及时发现并隔离存在的性能问题。 | |
| SR5500 是为精确重现射频衰退和干扰影响而研发的。 SR5500 模拟了宽带无线信道特性，在加入 AWGN 之后，更进一步增强了 SR5500 仿真真实网络的性能。思博伦独有的衰退实验室和动态环境模拟 (DEE)——SR5500 的这两项特性是基于客户 15 年来的意见反馈所积累的丰富经验开发完成的，因而 SR5500 是同类产品中最先进并且最适合用户的产品。 | |
| 模块化和可扩展性 | |
| 作为业内唯一真正的模块化解决方案，使用 SR5500 能确保在测试设备投资上得到最大化的回报。 | |
| 由于SR5500具有超强的可扩展性性，确保您在测试设备投资上得到最大化回报。 | |
| 可靠的测试结果 | |
| 业内最纯净信道可对衰退进行最精确的统计，从而确保测试结果的可靠性和可复验性。 | |
| 高效的配置降低误差 | |
| 可随时运行预先配置好的衰退模型 | |
| 直观的界面设计，能最小化错误并且减少错误结果出现的机率 | |
| 真实环境仿真 | |
| 由于思博伦独有的动态环境模拟(DEE)和衰退实验室的特性，SR5500是唯一将真实环境引入实验室的产品。 | |
| 无线射频输入 | 2 ( 最多支持 8 个同步单元 ) |
| 无线射频输出 | 2 ( 最多支持 8 个同步单元 ) |
| 数字信道 | 每单元 2 个 ( 在 MIMO 选项中可扩展到 8 个 ) |
| 无线射频配置 | SISO, SIMO, MISO, MIMO (2x2, 2x4, 4x2, 4x4, 单向或双向天线配置 ), 以及波束赋型 |
| 带宽 | 26MHz |
| RF输入 | 频率范围： 400–2700MHz |
| (w/ 6-GHz-EX 选项 ): 3300-3850MHz ， 4100-6000MHz | |
| 电平范围： +5 到 -32 dBm @ 400 到 2700 MHz | |
| (w/ 6-GHz-EX 选项 ): -5 到 -32 dBm @ 3300 到 3850MHz | |
| (w/ 6-GHz-EX 选项 ): -5 到 -32 dBm @ 4100 到 6000MHz | |
| 电平分辨率： 0.1dB | |
| 破坏信号水平： >+20 dBm | |
| 输入功率 | 连续模式 |
| 进程信号的射频突发起动模式 | |
| 可设置的占空比（ Duty Cycle ）模式 | |
| RF输出电平 | 范围： -30 到 -110dBm @ 400 到 2700MHz |
| (w/ 6-GHz-EX 选项 ) ： -35 到 -110 dBm @ 3300 到 3850MHz | |
| (w/ 6-GHz-EX 选项 ) ： -40 到 -80 dBm @ 4100 到 6000MHz | |
| 分辨率： 0.1 dB | |
| 精度： +/-1 dB | |
| 剩余 EVM | 在 -50dBm 输出功率值下测量，每个子载波上的典型值高于 -36dB ；实际数值同信号格式、符号速率等有关。 |
| 无线射频端口VSWR（电压驻波比） | 高于 1.5 ： 1 |
| 独立路径 | 单个信道最多包含 24 条路径 ( 总路径数是 384) |
| 相对路径延迟 | 0 到 2000 µs ， 0.1 ns 的精度 |
| 相对路径丢失 | 0 到 32 dB |
| 动态的功率延迟描述 | 生死，滑动（移动中的传播） |
| 支持路径数量、相对功率和延迟的动态变化 | |
| HST 参数描述 | |
| 动态环境仿真 | 可控制的参数 |
| 状态持续时间，信道输出电平， AWGN 开启或者关闭， C/N ，路径开启或者关闭，相对功率和延迟， LOS AoA ， K 因子，频率偏移，多普勒速度， MIMO 支路相位和功率不均衡。 | |
| 信道模型更新速率:每秒钟 100 次 | |
| 模式:MIMO ，双通道和单通道模式；接收和发送分集模式 | |
| 触发:触发式运行，自由震荡 | |
| 基于标准化的模型 | LTE ， WiMAX ， UMTS ， CDMA2000® ， WLAN ， GSM ，以及从客户服务中心得到的预备标准模型 |
| 其它模型 | SCM ， SCME ， WINNER 以及 WINNER-II 模型 |
| 衰退引擎类型 | 衰退环境的实时产生 |
| 衰退 | 类型 ： Rayleigh, Rician, 频率偏移，相位偏移 |
| 衰退速度： 0.1 到 2398.33 km/h @ 900MHz ；分辨率 0.1 km/h | |
| 重复发送的时间间隔： > 24 小时 | |
| 相对相位： 0 – 360 度，分辨率 0.1 度 | |
| Rician K 因数： -30 到 +30 dB | |
| 幅度穿越率（ LCR ）精度： 与所仿真的车载速度的理论幅度穿越率曲线的偏差 小于 2.5% | |
| 衰退功率频谱： 标准取值 6dB ，平面，标准取值 3 dB ，回转 , 回转 12 dB | |
| 相关性： 包层、分量和复数相关性，均包含在在 MIMO 选项中 | |
| 对数-正态衰退 | 衰退速率 : 0.00 至 20.00 Hz |
| 标准偏差 : 0 至 12 dB | |
| MIMO 选项 | 模式:MIMO ，双通道和单通道模式；接收和发送分集模式 |
| 模块化扩展至单 / 双向天线配置 2x4 ， 4x2 ， 4x4 | |
| AWGN–选项 | 载噪比： - 30 到 +32 dB |
| 精确度： +/-0.1 dB 在 -20 到 15 dB 范围 | |
| 带宽 : 26 ， 13 ， 6.5 ， 3.25 ， 1.625MHz | |
| 保真： 达到或者超过在 3GPP ， 3GPP2 ， WLAN ， WiMAX ，以及 LTE 中的要求 | |
| 序列时间长度： >2 小时 | |
| 可设置的模式 ： C/N ， C/No ， Eb/No | |
| 衰退数据回放-选项 | 通过 无线 信道 测试 与分析平台 channel sounder 采集回放数据或者由软件合成回放数据 |
| 控制接口 | 以太网或 GPIB |
| 其它 | 10MHz 内置参考精度： |
| 1 ppm ，可以被外部参考锁定 | |
| 交流电功率：典型稳定状态 250 千瓦， 6GHz 选项中最多增加 45 千瓦 | |
| 尺寸： | |
| 19 英尺 可固定机架 | |
| 高/宽/厚8.75”/16.88”/21” (22.22厘米/42.88厘米/53.34厘米) | |
| 重量：65磅(29.5公斤) | |
