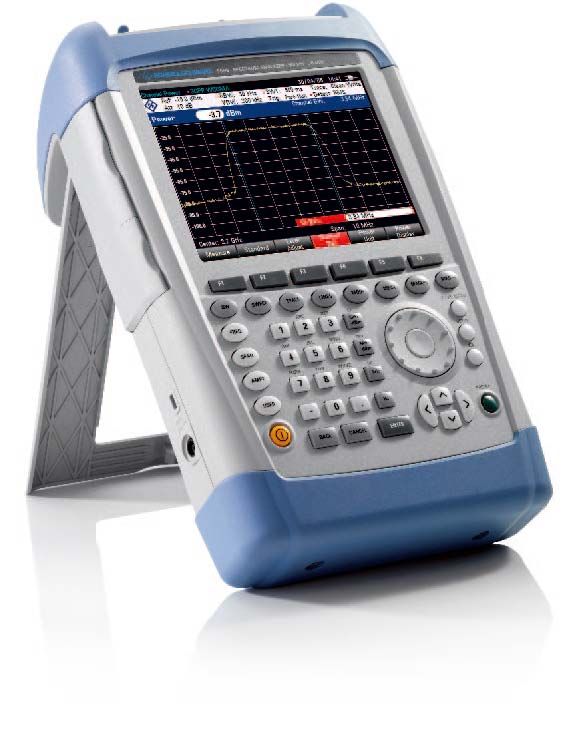

R&S®FSH4/8 手持式频谱分析仪
| R&S®FSH4和R&S®FSH8是罗德与施瓦茨公司全新推出面向未来应用的手持式频谱分析仪。它集频谱分析、天馈线分析、全功能矢量网络分析、矢量电压表、功率计主机、宽带通信解调等多种测试功能于一身，拥有媲美中高档台式频谱仪的指标。R&S®FSH4和R&S®FSH8完美演绎了小体积和高性能的奇迹，是业界最优秀的手持式射频测试仪表。 | ||||
| 主要特点 | ||||
| • 频率范围：9 kHz 到 3.6 GHz 或 8 GHz | ||||
| • 高灵敏度 (<–141dBm；前置放大器打开时，<–161 dBm ) | ||||
| • 较低的测量不确定度（典型值 0.5 dB） | ||||
| • 分辨率带宽最低可达1 Hz，清晰呈现信号细节 | ||||
| • 高达20 MHz的信号解调带宽，满足未来的测试需求 | ||||
| • 内置的跟踪信号源和VSWR电桥，带直流偏置电源 | ||||
| • 全系标配THD/OBW/ACLR/SEM/信道功率/门控触发扫描等测量功能 | ||||
| • 选配全功能双端口网络分析、电缆断点分析与矢量电压表 | ||||
| • 选配频谱瀑布图功能，捕获与记录偶发信号 | ||||
| • 选配WCDMA/CDMA2000/EVDO/LTE-FDD/LTE-TDD解调测试 | ||||
| • 可选配丰富的天线探头等配件，轻松完成各种射频测量任务 | ||||
| • 坚固的防水外壳，适合现场的恶劣工作条件 | ||||
| • 重量轻（带电池3 kg），易于手持，中文界面、功能键触手可及 | ||||
| • 支持GPS定位功能 | ||||
| • 易于更换的高容量锂离子电池，工作时间可达4.5小时 | ||||
| • 用于远程控制和测量数据传送的LAN口和USB接口，测量结果可保存在SD卡中 | ||||
| • Firmware终身免费升级 | ||||
| • 随机赠送FSH4View软件，用于设置与测量结果的交换存档和处理 | ||||
| 技术参数 | ||||
| 频谱分析 | R&S®FSH4 | R&S®FSH8 | ||
| 频率范围 型号 .04/.14 或 型号 .08/.18 | 9 kHz 到 3.6 GHz | 9 kHz 到 8GHz | ||
| 频率范围 型号 .24/.28 | 100 kHz 到 3.6 GHz | 100 kHz 到 8GHz | ||
| 分辨率带宽 | 1 Hz 到 3 MHz | |||
| 显示的平均噪声电平不带前置放大器, RBW = 1 Hz | ||||
| 9 kHz 到 100 kHz (仅型号 .04/.14/.08/.18) | <–108 dBm, 典型值 –118 dBm | <–108 dBm, 典型值 –118 dBm | ||
| 100 kHz 到 1 MHz | <–115 dBm, 典型值 –125 dBm | <–115 dBm, 典型值 –125 dBm | ||
| 1 MHz 到 10 MHz | <–136 dBm, 典型值 –144 dBm | <–136 dBm, 典型值 –144 dBm | ||
| 10 MHz 到 2 GHz | <–141 dBm, 典型值 –146 dBm | <–141 dBm, 典型值 –146 dBm | ||
| 2 GHz 到 3.6 GHz | <–138 dBm, 典型值 –143 dBm | <–138 dBm, 典型值 –143 dBm | ||
| 3.6 GHz 到 5 GHz | – | <–142 dBm, 典型值 –146 dBm | ||
| 5 GHz 到 6.5 GHz | – | <–140 dBm, 典型值 –144 dBm | ||
| 6.5 GHz 到 8 GHz | – | <–136 dBm, 典型值 –141 dBm | ||
| 显示的平均噪声电平 带前置放大器, RBW = 1 Hz | ||||
| 100 kHz 到 1 MHz | <–133 dBm, 典型值 –143 | <–133 dBm, 典型值 –143 | ||
| 1 MHz 到 10 MHz | <–157 dBm, 典型值 –161 dBm | <–157 dBm, 典型值 –161 dBm | ||
| 10 MHz 到 2 GHz | <–161 dBm, 典型值 –165 dBm | <–161 dBm, 典型值 –165 dBm | ||
| 2 GHz 到 3.6 GHz | <–159 dBm, 典型值 –163 dBm | <–159 dBm, 典型值 –163 dBm | ||
| 3.6 GHz 到 5 GHz | — | <–155 dBm, 典型值 –159 dBm | ||
| 5 GHz 到 6.5 GHz | — | <–151 dBm, 典型值 –155 dBm | ||
| 6.5 GHz 到 8 GHz | — | <–147 dBm, 典型值 –150 dBm | ||
| 三阶截止点300 MHz 到 3.6 GHz | >10 dBm, 典型值 +15 dBm | >10 dBm, 典型值 +15 dBm | ||
| 三阶截止点3.6 GHz 到 8 GHz | — | >3 dBm, 典型值 +10 dBm | ||
| 相位噪声频率 500 MHz | ||||
| 30 kHz 载波偏移 | <–95 dBc (1 Hz), 典型值 –105 dBc (1 Hz) | |||
| 100 kHz 载波偏移 | <–100 dBc (1 Hz), 典型值 –110 dBc (1 Hz) | |||
| 1 MHz 载波偏移 | <–120 dBc (1 Hz), 典型值 –127 dBc (1 Hz) | |||
| 检波器 | 取样、最大/最小峰值、自动峰值、有效值 | |||
| 电平测量不确定度10 MHz< f ≤ 3.6 GHz | <1 dB, 典型值 0.5 dB | <1 dB, 典型值 0.5 dB | ||
| 3.6 MHz< f ≤ 8 GHz | — | <1.5 dB, 典型值 1 dB | ||
| 显示屏 | 具有VGA分辨率的 6.5" 彩色LCD | |||
| 电池工作时间（不带跟踪信号源） | 最大 4.5 h | |||
| 规格 (W × H × D) | 194 mm × 300 mm × 69 mm (144 mm 1) ) | |||
| 重量 | 3 kg (6.6 lb) | |||
