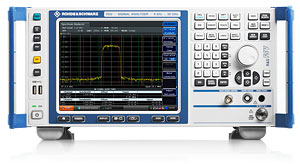

R&S®FSV 信号分析仪
| R&S®FSV 是一款速度最快、功能最丰富的信号和频谱分析仪，专门为从事射频系统研发、生产、安装、服务的注重性能和成本节约的用户而打造。 | ||
| 主要特点： | ||
| • 频率范围高达 3.6 GHz、7 GHz、13.6 GHz、30 GHz 或 40 GHz | ||
| • 40 MHz 分析带宽 | ||
| • 7 GHz 以下电平测量不确定度仅有 0.4 dB | ||
| • 可适用于 GSM/EDGE（包含 EDGE Evolution）、WCDMA/HSPA+、LTE、WiMAX™、WLAN、CDMA2000®、1xEV-DO 的测量应用及矢量信号分析 | ||
| • 选件轻松现场升级 | ||
| • 10 kHz 频率偏离下相位噪声为 –110 dBc (1 Hz) | ||
| • 三阶截止点为 +15 dBm（TOI） | ||
| • 1 Hz带宽时的平均显示噪声电平 (DANL) 为：–155 dBm，1 GHz 时；–147 dBm，30 GHz 时；带 R&S®FSV-B24预放：–162dBm，30 GHz 时。 | ||
| • 硬盘可以拆卸，以确保数据安全。 | ||
| • 利用 R&S®FSV30 或 R&S®FSV40、R&S®FSV-B21 选件和R&S®FS-Z60/-Z75/-Z90/-Z110 谐波混频器可使频率范围扩大到110 GHz | ||
| • 操作简单直接（触摸屏、热键） | ||
| 技术规格 | ||
| 频率范围 | ||
| 频段 | 10 Hz 至3.6 GHz | |
| 10 Hz 至 7 GHz | ||
| 10 Hz 至 13.6 GHz | ||
| 10 Hz 至 30 GHz | ||
| 10 Hz 至 40 GHz | ||
| 频率参考的老化率 | 1×10-6 | |
| 无/有 R&S®FSV-B4选件 | 1×10-7 | |
| 分辨率带宽 | 频域 | 1 Hz to 10 MHz |
| 零频跨 | 1 Hz to 10 MHz, 20 MHz, 28 MHz)40 MHz选件 | |
| 信道滤波器 | 100 Hz to 5 MHz | |
| 视频滤波器 | 1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz) | |
| 信号分析带宽 | 无/有R&S®FSV-B70 选件 | 28 MHz)/40 MHz) |
| 显示平均噪声电平 (DANL) | ||
| DANL (1 Hz 带宽) | 1 GHz | –152 dBm, 典型值. –155 dBm |
| 3 GHz | –150 dBm, 典型值. –153 dBm | |
| 7 GHz | –146 dBm, 典型值. –149 dBm | |
| 13 GHz | –148 dBm, 典型值. –151 dBm | |
| 30 GHz | –144 dBm, 典型值. –147 dBm | |
| 40 GHz | –136 dBm, 典型值. –139 dBm | |
| 三阶截止点(TOI) | f < 3.6 GHz至30 GHz | +13 dBm,典型值. +16 dBm/+15 dBm,典型值. +18 dBm |
| 动态范围WCDMA ACLR | 无/有噪声补偿 | 70 dB/73 dB |
| 相位噪声 | ||
| 1 GHz 载频 | 10 kHz 载波偏移 | –106 dBc (1 Hz), 典型值. –110 dBc (1 Hz) |
| 100 kHz载波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 载波偏移 | –134 dBc (1 Hz) | |
| 总的测量不确定度 | 3.6 GHz/7 GHz | 0.29 dB/0.39 dB |
| 频率范围 | 100 kHz 至 3.6 GHz | |
| 100 kHz 至 7 GHz | ||
| 频率偏移 | 高达1 GHz | |
