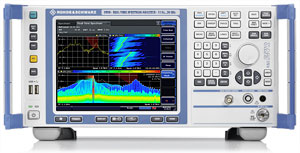

R&S®FSVR 实时频谱分析仪
| R&S®FSVR融合多功能信号和频谱分析仪和实时频谱分析仪于一体。因此，它具备了此类测试与仪表所应具备的全部功能和特性。实时工作时，R&S®FSVR能以高达40 MHz的量程无缝化测量和显示时域频谱。因此，它能捕捉每一个事件进行分析，无论该事件有多么短。 | ||
| 主要特点 | ||
| • 频率范围从10 Hz到7 GHz, 13.6 GHz, 30 GHz 和 40 GHz | ||
| • 40 MHz实时分析带宽提供了： | ||
| • 全息（余晖）频谱功能 | ||
| • 实时频谱图显示 | ||
| • 功率对时间测量 | ||
| • 频率模板触发 | ||
| • 适用于蜂窝无线通信标准，无线连接标准和通用测量应用，例如，相位噪声、噪声系数、适量信号分析等 | ||
| • R&S®FSVR30 和 R&S®FSVR40采用R&S®FSV-B21选件和R&S®FS-Z60/-Z75/-Z90/-Z110谐波混频器可使频率上限扩展到110 GHz | ||
| 技术规格 | ||
| 频率 | ||
| 频率范围 | 10 Hz 至 7 GHz | |
| 10 Hz 至 13.6 GHz | ||
| 10 Hz 至 30 GHz | ||
| 10 Hz 至40 GHz | ||
| 频率参考老化率 | 无/有 R&S®FSV-B4选件 | 1 × 10–6/1 × 10–7 |
| 实时频谱分析仪 | ||
| 实时射频带宽 | 100 Hz 至40 MHz | |
| 数模转换器 | 128 Msample/s, 16 bit | |
| 加窗 | Blackman Harris, Gauss, flat top, rectangular, Hanning, Kaiser | |
| 每条迹线的测量点数量 | 801 | |
| 分辨率带宽 | 实时射频带宽/(100 至 400), 与加窗有关 | |
| 每秒测量的频谱数量 | 250 000/s | |
| 瀑布更新速度 | 10 000/s | |
| 屏幕更新速度 | 30/s | |
| 检波器 | 平均值 (线性或有效值), 最大峰值, 最小峰值, 采样值 | |
| 迹线功能 | 最大保持值,最小保持值, 平均值 | |
| 频谱分析仪 | ||
| 分辨率频率 | 频域 | 1 Hz 至 10 MHz |
| 零频跨 | 1 Hz 至10 MHz/ 20 MHz/40 MHz | |
| 信道滤波器 | 100 Hz 至 5 MHz | |
| 视频滤波器 | 1 Hz 至 10/20/28/40 MHz | |
| I/Q 解调带宽 | 40 MHz | |
| 显示平均噪声电平 | 1 GHz/30 GHz | –152 dBm (1 Hz)/–150 dBm |
| 使用R&S®FSV-B22 /B24前置放大 | 1 GHz/30 GHz | –163 dBm/–162 dBm |
| TOI | f < 3.6 GHz | 16 dBm |
| 动态范围WCDMA ACLR | 70 dB/73 dB | |
| 相位噪声1 GHz 载频 | 10 kHz 载波偏移 | –106 dBc (1 Hz) |
| 100 kHz 载波偏移 | –115 dBc (1 Hz) | |
| 1 MHz 载波偏移 | –134 dBc (1 Hz) | |
| 总的测量不确定度 | f < 7 GHz | 0.4 dB |
