交流电源
详细信息
• 组合的交流和直流电源和功率分析仪
• 输出功率3000伏安-15000伏安
• 任意波形发生器
• 内置数字功率分析仪
• 范围捕捉能力
• EN61000-3-2和EN61000-3-3
• 功能强大的编程软件
• 恒功率模式
集成系统

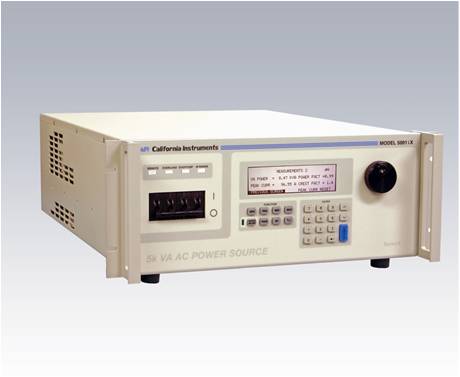

iX系列II代表新一代的交流与直流电源，适应了不断增长的需求，使设备以一个较低的成本执行更多的功能。通过整合灵活的交流直流/电源与高性能功率分析仪，iX系列II系统能够处理复杂的应用，这在传统上需要多个仪器才能够完成。
iX系列II合理的集成方案避免了交流测试系统中常见的杂乱接线状况。i/iX系列II是一种有着4U机箱设计的可安装支架。所有的接点都是内置的，而且不再需要使用外部数字万用表、电力谐波分析仪和电流分流器或电流钳。
由于使用最先进的数字信号处理器连带着精确度高分辨率交流/直流变换器，iX系列II能够提供比一些专用谐波功率分析仪更多的精确度和分辨率。由于iX系列II中的许多组件都由交流/直流电源和功率分析仪共享，所以集成系统的总成本要低于典型多单元系统的成本。
对于要求不高的应用，i系列II提供了与iX系列II相似的输出和瞬态能力，以及基本的测量。
容易使用的控制装置
iX系列II和i系列II都由微处理器控制，并且都可以使用简单易用的前面板小键盘进行操作。各项功能的分组符合逻辑，并能从小键盘处直接获得想要的操作。这省去了通过各级菜单及(或)软键搜索的麻烦。可通过一个大的模拟调节旋钮快速地转换输出参数。该旋钮由一个动态比率变化算法控制，它将小参数变化的精确控制的优点与整个范围的快速搜索结合在一起。
应用
iX系列II交流直流源利用其精确的输出调节和准确性为交流与直流电源测试选定了多重应用领域。iX还具备高负载电流能力，多相或单相输出模式，并内置功率分析仪测量。包括线路失真模拟(LDS)，任意波形产生和可编程输出阻抗在内的附加功能满足了对产品质量和法规符合性测试的要求。
产品评估与测试
越来越多的电子设备和家用电器制造商需要在各种各样的输入线路条件下充分评估和测试其产品。简单易用的集成测试系统具有内置的输出瞬态产生和回读测量能力，为用户提供了方便。
航空电子设备
介于其输出频率范围为1000赫兹，高达150伏(均方根值)，iX系列II十分适合于航空应用。精确的频率控制和准确的负载调整率是这些应用的关键要求。标准的IEEE-488控制接口及SCPI命令语言使之便于集成到现有的自动测试设备系统中。iX系列II可省去对多个额外测试设备的需求，并且仅占用7英寸的机架空间(4U)，大大节省了成本和空间。具有适用于现在流行的航空电子设备测试程序的可选项，例如：DO-160，ABD-0100，MIL-STD-704A-F，波音7E73B-0147，和空客测试程序。
i/iX系列II法规符合性测试
由于政府现在正在执行产品质量标准，法规符合性测试也逐渐成为制造商数量增长的必然标准。iX系列II能够达到交流源对于欧洲EN 61000兼容新测试的要求。对于闪烁测试来说，3001iX，5001iX和15003iX的可编程输出阻抗能力可以被用来创建需要的IEC725 参考阻抗。能够运行IEC61000-4-11，IEC61000-4-14和IEC61000-4-28测试程序。
多箱配置
高功率应用中，两个或三个5001i/iX机箱可以结合起来，提供10至15千伏安单相或三相功率。一个9003iX，15003iX或15003i三相配制可以服务于MODE-iX选项。此选项可以在单相或三相输出模式中自动切换。在单相模式中，所有的电流都可以是A相。
高振幅因数
利用高达5：1的振幅因数，i/iX系列II交流源能够将驱动非线性负载变得简单。由于许多现代产品使用开关电源，它们倾向于拉动高重复峰值电流。5001iX可提供高达110安的重复峰值电流来处理这种负荷。
遥控
标准IEEE-488和RS232C遥控接口允许来自外部计算机的所有仪器功能的程序设计。现行的SCPI命令协议用于编程。适用于几个常用仪器编程环境的驱动器可以使i/iX系列II的系统集成变得方便。常用编程环境的仪器驱动，比如国家仪器LabView ™可加快系统集成。
应用软件
计算机需要在WindowsXP™或Windows2000™系统下运行
Windows®应用软件包括i和iX系列II。这个软件可以便捷地使用电源的功能，而不必制定任何自定义代码。以下功能可通过这个图形用户界面程序来实现：
• 稳态输出控制(所有参数)
• 创建、运行、保存、加载和打印暂态程序
• 生成并保存谐波波形[仅适用于iX]
• 生成并保存任意波形[[仅适用于iX]
• 从数字存储示波器下载数据[[仅适用于iX]
• 测量并记录标准尺度
• 捕获和显示输出电压和电流波形[仅适用于iX]
• 测量、显示、打印和记录谐波电压和电流测量[[仅适用于iX]
• 显示来自交流源的IEEE-488或RS232C总线流通量，以帮助您开发自己的测试程序..
