交流电源
详细信息

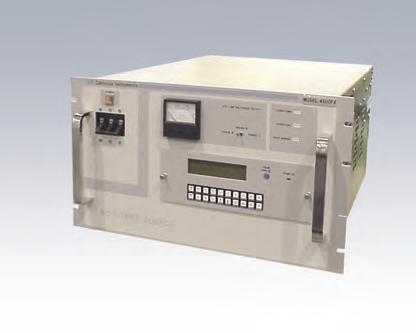

随着电压和电流源合并在一个紧凑的机箱内，FX系列对于高功率级别模拟是理想的选择。无论单相或多相，这种多功能源可以模拟的功率级别，从几毫W到54kW的单相或162kW的三相，并提供了手动和可编程控制应用的通用系统。
单相系统
一个机箱包括一个带有270V输出（可选312VLN）的1500VA的电压源和一个200A培的电流源，是从完全一样的主振荡器比如电压源中获得的。这意味着电压和电流输出在完全相同的频率，但两相之间的关系可能会不同，以模拟不同的负载功率因素。
多相系统
对于两相或三相的统，添加了额外的底盘。单独的振荡器由一个单主板被锁定并带有一个锁相，以确保相位角的完整性。在多相位系统中，电压的相位角可以是独立不同的，以及它们之间电压和电流源的每相的相位角。该系统可以用一个不同的P。F。模拟两相或三相输出。这在评估多相系统不平衡负载的测量和控制方案时是非常重要的。
宽量程电流源
无论是应用在电力仿真还是交流电，FX系列都提供从20mA到200A的可控恒流十分广泛的输出范围。电流源部分具有三个范围，以确保在低电流设置下具有好的分辨率。事实上，2A范围可下降到20mA。20A至200A输出可通过母线输出，而低于0A的输出，则是在后面板阻隔带可用。
完全独立的测量能力
高功率电平往往很难提供准确的测量功能。除了源的基本准确，FX系列还提供了一个完全独立的测量系统，可用于验证输出设置或确定负荷特性。这个独立的测量系统包含在每一个控制器中，这意味着每一个相位的独立和同步监测都是可能的。参数显示在源的前面板上，可以选择手动
或通过计算机控制。所有的测量参数，可通过电脑控制器来询问。
完全可编程
整个系统，无论是单相还是多相，都是由一台计算机控制器来编程的。最流行的控制结构是IEEE-488总线。然而，其他系统比如RS232C接口和VXI可容纳使用一个简单的协议转换器。所有的设置参数，例如电压、电流、频率、和相位角参数都可以被控制。此外，在多相位系统中，各相的相对角度也可以在0 °和359 °之间变化。测量参数可以被选择，结果会显示在面板上，输出到计算机，或两者兼而有之。计算机控制对收集和测试结果制表特别有用，这些测试结果在一系列不同的条件之上，如温度、负载或频率。图形用户界面程序可以理想地对测试需求进行改变。
高效设计
FX系列采用脉冲宽度调制转换技术，它是极为有效的，并允许单相系统被打包在短短10.5英寸的机架空间内，该机架只有165磅（75.2kg）的重量。额外的好处是：a）该单位使用比传统的线性系统功耗更低，和b）单位产生的热量更少。
• 计算机控制
自动化系统远程编程并收集测量数据
• 独立单相
输出高达200A及270V（L-N）模拟功率
级别高达54kW
• 多机箱配置
两相和三相系统电源级仿真的配置，高
达162kW用于三相操作
• 独立全面的能力
测量系统显示器负载参数不需要额外的
仪表设备
规格说明 | 电压输出 | 高电流输出 | 低电流输出 |
范围 | 标准0-270伏。所有电压都是L-N。关于其他电压范围，请咨询厂家。 | 标准：20.1-200安。所有电流水平均为均方根值。 | 标准：0.020-20安。所有电流水平均为均方根值。 |
精确度* |
| 在范围内的五个基本点 | a)校准为±0.002安在2-20安 |
负载分辨率 | T均方根值传感：±0.05%的满量程，无载到满载。 | ±0.05%的满量程 | ±0.05%的满量程 |
线路调整率 | 对于±10%的线路变化，为±满量程的0.02% | ±满量程的0.05% | ±满量程的0.05% |
稳定性（振幅） |
| ±0.015%的满量程 每 1000小时在恒定线路与负载中；25°C。 | 每24小时范围的±0.05% |
默认值 | 5.0伏（区段可选） | 5.0伏（区段可选） | 0.2安输出短路 |
频率范围 | 47赫兹到66赫兹 | 45赫兹到66赫兹 | 45赫兹到66赫兹 |
| 0.01赫兹 | 0.01赫兹 | 0.01赫兹 |
频率准确度（25℃±1℃）： | 编程值的±0.001% | 编程值的±0.001% | 编程值的±0.001% |
默认频率（初始值） | 客户可选（在范围之内） | 客户可选（在范围之内） | 客户可选（在范围之内） |
恒流制输出电压 | 未知 | 0-7.5伏 | 0-25伏操作时2-20安0-200伏操作时0.02-20安 |
总功率（均方根值）输出** | 1500伏安 | 1500伏安 | 400伏安，2安；500伏安，20安 |
相位精确度 | ±1° | ±1° | ±1° |
相位角编程 |
| 高或低电流输出涉及电压输出：0到±999.9 度在0.35 度增量中 | 高或低电流输出涉及电压输出：0到±999.9 度在0.35度增量中 |
电流限制 | 可调行程设置 | 未知 | 未知 |
谐波失真（30千赫） | <1%(带有线性负载)0.5%为典型值 | 1.5%为最大值(带有线性负载)0.8%为典型值 | 1.5%为最大值(带有线性负载)0.8%为典型值 |
输入 | 说明 |
-UP | 输入电压用于4500FX(342-456伏，L-L) |
-1P/20 -3P/20 | 20安培输出最大值(消除20-200A电流源) |
-HV | 电压通道的高电压输出(0-312伏，L-N) |
