电子负载
详细信息

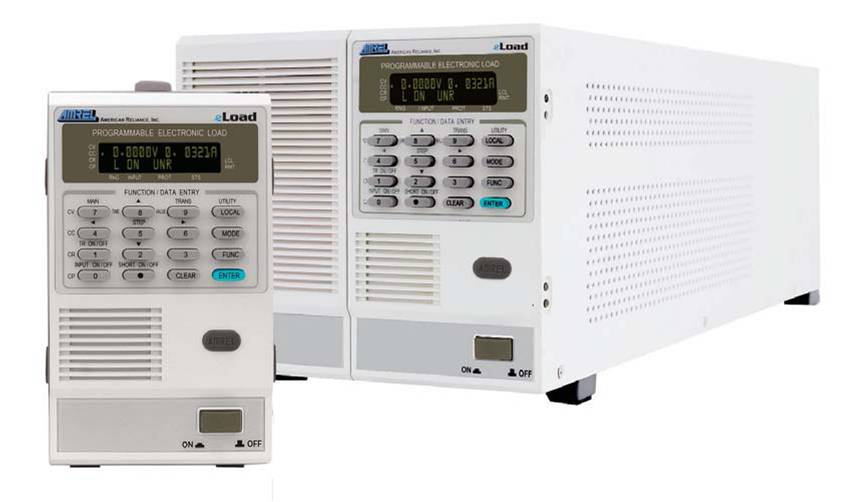

PEL系列属于中低功率可编程直流电子负载系列产品，覆盖60W-600W的功率范围，是常规检测用具备动态脉冲特性、自动序列功能且带GPIB/RS-232接口的高性价比电子负载。
PEL产品特点：
1. 低嵌位电压工作。在1V输入电压时，即可工作在最大电流
2. 风冷
3. 免开盖自动校准
4. RS232和GPIB数字编程接口
5. 远程模拟电压控制（0-10V)
6. 五种工作模式：恒电流，恒电压，恒电阻，恒功率，脉冲
7. 菜单式前面板操作，功能强大，操作简洁方便。
8. 99个动态编程点
9. 256级可编程斜率
应用：
1、电池测试
--动态分析
--电池特性
--充放电测试和寿命循环测试
2、电力电子
-- DC-DC电源转换器
-- AC-DC电源转换器
3、实验室，大学，研发
4、自动测试设备
5、手持设备测试
6、电子元器件测试
7、电池充电器测试
技术参数
PEL & FEL 可编程直流电子负载技术参数 | ||
恒电压模式技术参数 | ||
CVL档 | （0-100%）* 最大电压值 | |
精度 | （0.2% * 设置电压值) +-（0.1% * 最大电压值) | |
分辨率 | (1/3600) * 最大电压值 | |
CV瞬态时间 | 1ms - 270ms(0Vdc to 最大电压值) | |
PEL CC 瞬态时间 | 27ms-0.100ms (0Adc to 最大电流值) | |
恒电阻和恒功率技术参数 | ||
详情请参考官方网站公布的相关数据手册 | ||
保护 | ||
过功率保护(OPP) | 110% * 最大功率值 | |
基本技术参数 | ||
远程数字编程接口 | RS-232 & GPIB | |
恒电流工作模式模拟编程 | 0-10Vdc (0-Imax) | |
精度 | CC工作模式下的精度 +- (0.1%*额定电流) | |
监控电压精度 | (0.10%*读数） +- (0.1%*额定电压) | |
监控电流精度 | (0.10%*读数） +- (0.1%*额定电流) | |
交流输入 | 115/230Vac | 50/60Hz | |
操作温度 | 5 - 40 摄氏度 | |
恒电流工作模式技术参数 | ||
CCL档 | (0-10%) * 最大电流 | |
CCM档 | (0-100%) * 最大电流 | |
精度 | （0.2% * 设置电流值) +-（0.1% * 最大电流值) | |
分辨率 | (1/3600) * 最大电流值 | |
FEL CC 瞬态时间 | 54ms-0.200ms (0Adc to 最大电流值) | |
OPP分辨率 | （1/4000） * 最大功率值 | |
OPP精度 | （1.00% * 设置过功率值） +- （0.50% * 最大功率值） | |
过电压保护(OVP) | 110% * 最大电压值 | |
OVP分辨率 | （1/4000） * 最大电压值 | |
OVP精度 | （0.20% * 设置过电压值） +- （0.25% * 最大电压值） | |
过电流保护(OCP) | 110% * 最大电流值 | |
OCP分辨率 | （1/4000） * 最大电流值 | |
OCP精度 | （0.20% * 设置过电流值） +- （0.25% * 最大电流值） | |
