电子负载

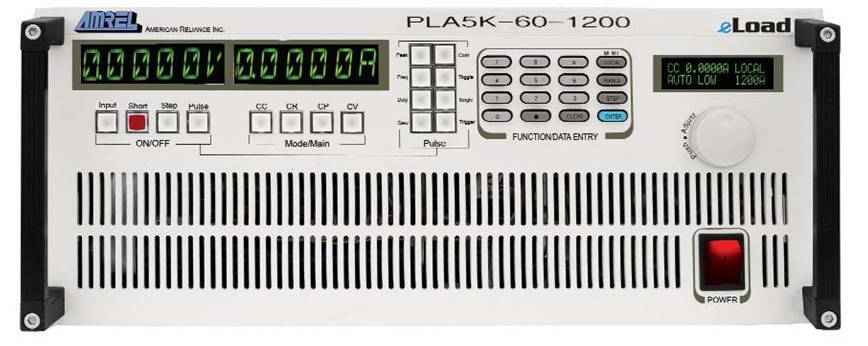

PLA技术指标

CV工作模式技术指标

CVL 范围： 0 ~ 10% of Vmax

CVM 范围： 0 ~ 50% of Vmax

CVH 范围： 0 ~ 100% of Vmax

精度： 0.05% of Value ± 0.1% of Rating

分辨率： 1/16000 of Rated Voltage

瞬态时间： (SLOW) 0.500 ~511.9 (ms)

瞬态时间： (FAST) 0.500 ~51.19 (ms)

CR and CP 工作模式技术指标

请参考相关数据手册以获得详情

通用指标

远程接口： RS-232, GPIB & USB/以太网

模拟编程： 0 ~ 10Vdc

精度： 工作模式精度± 0.1% of Rating

电压监控精度： 0.10% of RDG ± 0.1% of Rating

电流监控精度： 0.10% of RDG ± 0.1% of Rating

频率范围： 0.1Hz ~ 10kHz

占空比范围： 1.000 ~100.0%

频率和占空比精度： 0.1% of Setting

交流输入： 95~240Vac 48 ~ 62Hz

操作温度： 5°C ~ 40°C

CC 工作模式精度

CCL 范围：0 ~ 10% of Imax

CCM 范围： 0 ~ 50% of Imax

CCH 范围： 0 ~ 100% of Imax

精度： 0.05% of Value ± 0.1% of Rating

分辨率： 1/16000 of Rated Voltage

瞬态时间(SLOW): 0.500 ~511.9 (ms)

瞬态时间(FAST): 0.050 ~51.19 (ms)

保护

过功率保护： 110% * Pmax

过电压保护：105% * Vmax

过电流保护： 110% * Imax

过温保护： 90°C ± 5°C

反向最大电流： 110% of Imax

远程抑制 (RI)： 短路

错误指示： SPDT继电器

其他可编程保护: OPP, OVP, OCP, UVL & ANTI-OSCILLATION

绝缘强度

初级电路对机壳： 1500Vac，一分钟

初级电路多负载输入端： 1500Vac，一分钟

负载输入端对机壳：1500Vdc，一分钟
