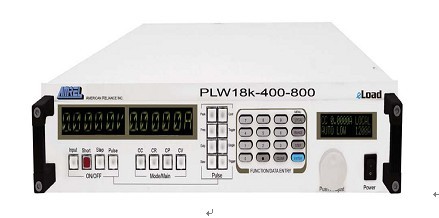

PLW可编程直流电子负载技术指标

CV 工作模式技术指标

CVL范围： 0 ~ 10% of Vmax

CVM范围： 0 ~ 50% of Vmax

CVH范围： 0 ~ 100% of Vmax

精度: 0.05% of Value ± 0.1% of Rating

分辨率: 1/16000 of Rated Voltage

瞬态时间(SLOW): 0.500 ~ 511.9 (ms)

瞬态时间(FAST): 0.500 ~ 51.19 (ms)

CR and CP 工作模式技术指标

Please reference website datasheet for details

GENERAL SPECIFICATIONS

REMOTE INTERFACES RS-232, GPIB & USB/Ethernet

ANALOG PROGRAMMING 0 ~ 10Vdc

精度: Mode 精度: ± 0.1% of Rating

电压监控精度: 0.10% of RDG ± 0.1% of Rating

电流监控精度: 0.10% of RDG ± 0.1% of Rating

频率范围： 0.1Hz ~ 10kHz

占空比范围： 1.000 ~ 100.0%

频率和占空比精度: 0.1% of Setting

交流输入：95 ~ 240Vac / 48 ~ 62Hz

操作温度： 5°C ~ 40°C

CC 工作模式技术指标

CCL范围： 0 ~ 10% of Imax

CCM范围： 0 ~ 50% of Imax

CCH范围： 0 ~ 100% of Imax

精度: 0.05% of Value ± 0.1% of Rating

分辨率: 1/16000 of Rated Voltage

瞬态时间(SLOW): 0.500 ~ 511.9 (ms)

瞬态时间(FAST): 0.050 ~ 51.19 (ms)

PROTECTION

过功率保护： 105% * Pmax

过电压保护： 105% * Vmax

过电流保护： 110% * Imax

过温度保护 50°C ± 5°C

反向最大电流：110% of Imax

远程抑制 (RI)： 短路

错误指示： SPDT继电器

其他可编程保护: OPP, OVP, OCP, UVL & Anti-Oscillation

绝缘强度

初级电路对机壳： 1500Vac，一分钟

初级电路对负载输入端：1500Vac，一分钟

负载输入端对机壳：1500Vdc for 1 Minute
