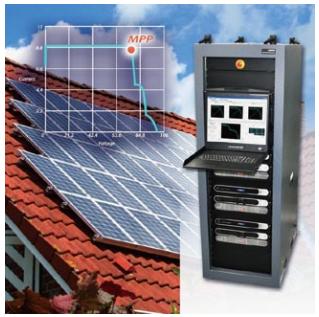

TerraSAS 系统
• 提供三种不同版本:
– 针对300-600W, 低电压的微型逆变器
– 非隔离的到600V每通道
– 隔离的到1000V每通道


• 静态模拟:
– 各种种类的太阳能面板的曲线
– 不同的面板配置
– 多重功率点曲线


• 动态模拟基于光照和温度变化而产生变化的IV曲线
• 模拟各种太阳能装置需要做的各种测试项目
• 根据客户意见改进设计，提供尽可能最佳的产品


不同配置实例
• 完全独立的通道
• 三种不同功率模块
– 1200W/ch针对微型逆变器
– 600V@15KW/ch针对隔离逆变器
– 1000V@10KW/ch针对非隔离逆变器


• 可以程控设置独立输出或者并联输出以提供更高功率
• 可以模拟有阴影的面板以及会变化的阴影
• 可以轻松地创建和独立管理不同的面板配置


优异的性能
• 辐照/温度数据时间长度：无上限！
• 可设置辐照度范围：0-1,999 W/m2
• 可设置温度范围： -100 to +100 C
• 可设填充因子：0.5-0.95
• IV曲线由1024个数据点组成，并运行16比特的线性内插，平滑度极佳
• 支持120HZ MPPT频率


动态模拟
• 只需定义标准状况下的IV曲线，以及需模拟的天气状况，即可开始动态模拟
• 可直接调用软件中自带的天气文件，也可自行编辑
• 1秒步进，最高支持65000秒
• 动态步进速度可调
