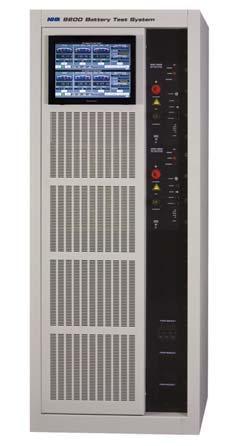

4912-双向测试通道
- 每通道源功率7KW,负载吸收功率12KW
- 120V并联可达144KW/2400A
- 可灵活配置每个测试通道
- 源和负载两种模式可快速无缝切换
- 放电能量输出可回馈至公共电网
- 触屏操作界面
- 先进的安全功能可保护电池/模块
- 可用于电池充电器自动化测试
- LAN接口，兼容LabVIEW等主流编程语言
单个通道的高灵活性配置
多个独立测试通道的优点是配置的灵活性。例如，每一个电池模块都有不同的测试曲线，功率等级和启动/停止时间，这些测试可在同一时间进行。大功率电池组测试可通过并联若干通道的形式实现。电池测试实验室或生产线需要进行一系列电池/模块组合测试， 测试通道的灵活性配置就满足了这种要求以最低的测试硬件投入满足宽范围的测试要求。
放电能量可回馈至公共电网
为了推进减少低碳排放量运动，可循环的放电能量可回馈至电网以取得可观的经济利益。首先，可循环性降低了电费支出。其次，可循环性没有了发热
设备冷却处理（购买额外的空调或高级水冷系统）的开支.
保护特性
考虑到被测EV/HEV电池价格昂贵，所以每个测试通道都内置额外保护以应对可能来自外部和内部的故障。首先，每个通道都可以不依赖网络或用户电脑硬件而独立运行，所有的保护功能都能通过本地触摸屏操作和控制。此外，如果由于某种原因导致无法与用户电脑、触摸屏、或电网连通时每个通道会进入开路状态。如果用户定义的任何充/放电限值超限每个通道也将进入开路状态。一旦通道断开，在故障清除以前系统不允许重新启动。每个通道都有专门的监控器以确保正常运行，而且，当系统不能及时捕捉故障时，用户可以中止测试，按下位于机柜外侧明显位置的紧急关机开关按钮断开电池/模块的连接。
4912单个通道技术参数
程控能力 | |||
运行状态 | 充电, 放电，待命，电池 | ||
充放电模式 | CV, CC, CP, CR, Ramp | ||
充电轨迹 | 0-120 V, 7 kW, 200A | ||
放电轨迹 | 4-120 V, 12 kW, 200A | ||
放电轨迹 | 高达12通道,可独立运行或并联最高144KW | ||
| |||
宏测试权限 | |||
操作途径 | 触摸屏，从Excel或用户系统控制器导入 | ||
最多步骤 | 1000 | ||
最短时延 | 5 m S | ||
| |||
充放电时间 | 10 m S | ||
模式开关时间 | 1 m S | ||
斜率 | 0 - 1200V/S, 0 - 20,000A/S | ||
编程 | Range | Accuracy¹ | Resolution¹ |
电压 | 0-120 V | 0.1% + 0.1% | 0.01% |
电流 | ±200A | 0.2% + 0.2% | 0.01% |
功率 | ±12 kW | 0.4% + 0.4% | 0.01% |
电阻 | 0 -1 kW | < 1mW: 6%, | < 1W: 1.5% |
< 1W: 2% | |||
测量测试（4线） | Range | Accuracy¹ | Resolution¹ |
直流平均电压 | 0 -120V | 0.05% + 0.05% | 0.01% |
平均直流电流 | 0 - 200A | 0.1% + 0.1% | 0.01% |
功率 | ± 12 kW | 0.4% + 0.4% | 0.01% |
电阻 | 0 -10 kW | <1mW: 4%, | < 1W: 1.5% |
时间 | 1 m S - 1yr | 0.10% | 0.002% of Set |
控制 | |||
本地用户界面 | 带有形象化仪表显示和控制器的触摸屏 | ||
界面，外加宏开发及执行操作界面 | |||
外部通讯接口 | LAN (Ethernet) | ||
驱动程序 | LabVIEW, IV I-COM, IVI-C | ||
(Win XP or Win 7 OS) | 0 to +10V charge/0 to - 10V discharge | ||
模拟电流监视 | 0 to +10 V fu ll scale voltage | ||
模拟电压监视 |
| ||
保护 | |||
测试通道独立性 | 每个通道可完全独立操作 | ||
线缆，通道，电池及机柜 | |||
过/欠压，过流，超载，过温 | |||
隔离 | 机柜带有通过远程连接器连接的急停按钮 | ||
通道内部保护 | UV, OV, OC 充电, OC 放电, | ||
物理特性 | OP 充电, OP放电 | ||
程控保护 | 连续性监控通讯、缺失的触发通道输出继 | ||
看门狗定时器 | 电器以断开被测电池的信号 | ||
断电或失去通讯后重启 | 自动或使用保存的数据人为干涉 | ||
物理 | |||
测试通道连接器 | Cam -Lok Single Pole | ||
72" H x 28" W x 3 0" D | |||
1100lbs | |||
内阁尺寸 | 0 - 35°C fu ll power | ||
箱体重量（3通道） | 3 Ø, 50 - 60 Hz, 200VAC/39A, | ||
工作温度 | 208VAC/38A, 220VAC/36A, | ||
每个模块的输入功率 | 380VAC/21Aor 480VAC/17A | ||
| |||
校准 | 半自动化。使用标准实验室设备不开外壳校准 | ||
能够以1/4标准精度来测量电压和电流 | |||
1.所有精度为设定值的百分数加满量程百分数之和, 所有分辨率除特别说明外均为为满量程百分数
2.标准机柜包含1、2或3个通道。
