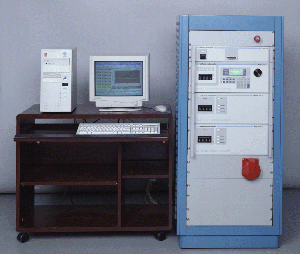

测试系统

详细信息

它能够完成的标准有:
EN/IEC61000-3-2 每相电流小于16A谐波测试-包含AM14
EN/IEC61000-3-12 每相电流小于75A谐波测试- 新版标准
EN/IEC61000-3-3 每相电流小于16A闪烁测试
EN/IEC61000-3-11 每相电流小于75A闪烁测试- 新版标准
EN/IEC61000-4-11 电压跌落和变化（选件）
EN/IEC61000-4-13 谐波和中间谐波
EN/IEC61000-4-14 交流电压波动
EN/IEC61000-4-17 直流波动
EN/IEC61000-4-28 频率变化

能够预检测的标准有：
EN/IEC61000-4-27 三相交流电压不平衡
EN/IEC61000-4-29 直流电压跌落和中断

优势和特点：
CI CTS系统具有以下几个特点：
1.在一定的功率范围内，CTS可以做到同时具有单相和三相两种工作模式。
2.无论在单相还是在三相模式下，通过PC的总线直接获取数据能够获得高采样率、高速数据传输和精确的测量值。它不同于一些IEC测试系统只能通过IEEE-488获取有限的数据流量。
3.基于计算机上的谐波闪烁测试软件提供实时的显示和连续的PASS/FAIL监测。
4.同时支持欧洲和日本的相关标准。
5.WINDOWS界面下的单用户操作提供IEC测试的安装，数据分析，显示和MS测试报告。
6.高准确性，没有间隔的采集数据被以ASCII码的形式存储到硬盘以便后分析和出报告。
7.单步进和快速前向重现记录的测试数据。
8.除了1251RP-CTS以外，其余的单相测试系统都可以升级为三相测试系统。




谐波分析仪：
在CTS 系统中的核心部分之一是谐波分析仪，它能够提供详细的电压和电流谐波数值。这种谐波和中间谐波的测量是实时和无间隔的，它满足IEC61000-4-7对检测设备的要求。在整个测试的过程中，交流电源的电压和被测体的功率同时被监测，得到的电压失真和电流谐波值将会与IEC的标准进行比对，从而确认是否通过测试。这样，就很容易得到整个测试的报告了。

EN/IEC61000-3-2 谐波测试的详细描述：

测试选择：
在谐波测试的一开始，操作者可以从一系列的选项中选择一种测试。3.0版本的CTS软件支持IEC61000-3-2：1998和新的修订版14。新的标准限制了D类产品只有电视机显示器和PC的显示器。其余的产品都归及到A类或者B类或者C类。当选择老版本的时候，CTS系统就会通过16周期的窗口来获取数据并且自动检测电流波形摸板，从而划分是A类还是D类被测体。当选择了新修订版后，IEC61000-4-7中定义使用每个窗口10个周期来获取50Hz被测体的测试数据，而对60Hz的被测体，则每个窗口12个周期来获取数据。
C类和D类被测体的电压值需要输入到软件中。CTS系统将会检测被测体的平均功率在规定值的10%以内，如果和A14不一致，再计算C类和D类产品的限值。
操作者还可以选择被测件的电压和频率。如果需要，日本相关的测量办法也可以在测试SETUP界面上进行选择。最终，所有的测试设置都要存储在磁盘上供以后调用。

简单用户界面：
所有的IEC谐波测试都可以从计算机上一个单独的控制和数据显示窗口接入。单单控制屏幕上的按钮就可以控制测试的进行和退出。在整个的测试过程中，电压和电流时域波形是实时显示和即时更新的。在显示界面的左边部分是所有被测体的分析参数，例如有效电压，有效电流，基波电流，峰值电流，真实功率，标称功率和功率因子。电流谐波窗口显示着连续的电流谐波值和一根有标记的测试限值线。在整个测试过程中，PASS或者FAIL是始终清晰的可以直接读出的。电源电压的失真也同时被监测。操作者还可以在实验中记录一些信息到最终的报告当中去，记录的位置在整个界面的最下方。
提供的数据显示：
在整个谐波的测试过程中，以下一些图表和数据可以显示出来：
- 时域的电压和电流
- 电流谐波和IEC的限值图
- 电源电压谐波和IEC限值图
- 数字显示值有：频率，有效电压，有效电流，基波电流，峰值电流，功率，功率因子，W，VA

测试报告和数据记录：
一个完整的IEC谐波测试报告包含整个测试的结果，最终以MS文字形式给出。在这份报告中，包含电压和电流的波形图，电流谐波表和级别限值。
所有的图表都包含在这份测试报告中，或复制到WINDOWS剪贴板上包含在客户的报告中。除了这些谐波测试报告，CTS也可以将这些数据记录到磁盘，以便进一步分析和详细的报道，这其中包含电压和电流时域波形数据。数据可以通过ASII码和二进制数据保存。测试文件也可以重现并且可以套用这种格式。这种重现功能同时也提供了CTS的拥有者将测试数据上到CI公司从而得到CI技术上的支持，当他需要向客户说明技术数据的时候。
