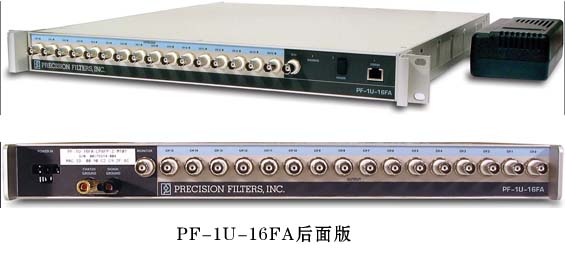

高性能8或16通道滤波、放大系统PF-1U-FA

详细信息

技术指标：
◎通道数： 16（PF-1U-16FA）或8（PF-1U-8FA）
◎信号输入：前面板每通道一个隔离BNC插座，差分输入，程控AC/DC耦合。
◎零点校正：在通道输入端直接加入程控直流电压，抵消失调电压。
◎增益：滤波前1~128倍，步长为2，带输入过载检查；滤波后0.25~16倍，0.05%分辨率。
◎程控滤波器：可选4阶、8阶低通或8阶带通滤波器。脉冲模式下，1Hz~102.3kHz带宽；平坦模式下，2Hz~204.6kHz带宽；滤波器旁路时，带宽为500kHz。
◎信号输出：后面板每通道一个BNC，DC耦合，单端输出。
◎系统控制：远端通过以太网控制，本地通过GUI软件控制。系统配置存在机箱内的非易失存储器中。
◎校验技术：测试输入及监测输出总线
◎输入电源：12到24VDC，外置AC/DC电源随机交付。功耗：75W（典型值）。
◎多机箱可组成大系统，通过一个用户接口软件进行控制。
◎尺寸：1U高，标准19英寸机箱，19英寸深；重量：机箱加外置电源共6.5公斤。
