MSO/DPO2000系列

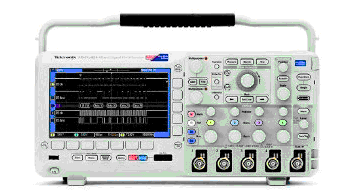

⊕ 商品名称 ：MSO2014混合信号示波器
⊕ 商品型号 ：泰克MSO2014
⊕ 商品简介 ：100M带宽四通道,1M存储深度,采样率高达1GS/s,16通道逻辑分析仪
MSO2014混合信号示波器的详细资料：
多功能混合信号设计调试工具: MSO2000 和DPO2000 系列上的数字荧光技术实现了5,000 个波形/ 秒的波形捕获速率和实时辉度等级。 专业设计，让您的工作更轻松Wave Inspector? 导航和搜索想象一下如果没有谷歌和雅虎之类的搜索引擎，没有收藏夹之类的网络浏览器功能，没有链接，没有AOL和MSN 之类的互联网服务供应商，您将不能有效地利用互联网！那么，您现在就会知道，当真正试图使用数字示波器的长记录长度时，大多数现代示波器用户的感受了。记录长度是示波器的关键指标之一，是指可以在一次采集中数字化和存储的样点数量。记录长度越长，能够以高分辨率(高采样率)捕获的时间窗口越长。 世界上第一部数字示波器只能捕获和存储500个样点，对调查的事件很难采集所有相关信息。多年来，示波器厂商已经提供越来越长的记录长度，以高分辨率满足长捕获窗口的需求，高分辨率要么已经成为目前大多数中档示波器的标准配置，要么用户可以选择升级到几兆样点的记录长度。 主要性能指标
串行总线触发和解码
易用功能
混合信号设计和分析(MSO2000 系列)
应用
特点 垂直系统－ 模拟通道 垂直系统模拟通道MSO2012DPO2012MSO2014DPO2014MSO2024DPO2024输入通道数244模拟带宽*1 (-3 dB)100 MHz100 MHz200 MHz计算的上升时间3.5 ns3.5 ns2.1 ns硬件带宽限制20 MHz输入耦合AC, DC, GND输入阻抗1 MΩ ± 2%, 11.5 pF ± 2 pF输入灵敏度范围2 mV/div - 5 V/div垂直分辨率8 位最大输入电压300 VRMS, 峰值≤ 450 VDC 增益精度(偏置设为0V)10 mV/div - 5 V/div 为± 3%, 2 mV/div - 5 mV/div 为± 4%偏置范围2 mV/div - 200 mV/div± 1 V>200 mV/div - 5 V/div± 25 V通道到通道隔离 (相等垂直标度下任意两条通道)≤ 100 MHz 时≥ 100:1≤ 200 MHz 时≥ 100:1*1 2 mV/div 时的带宽为20 MHz, 所有型号垂直系统－数字通道 MSO2012MSO2014MSO2024输入通道16 条数字通道(D15 - D0)门限每8 条通道组一个门限门限选择TTL, CMOS, ECL, PECL, 用户自定义用户自定义门限范围± 20 V最大输入电压± 40 V门限精度±(100 mV + 3% 的门限设置)最大输入动态范围80 Vpk-pk (取决于门限设置)最小电压摆幅500 mVpk-pk输入阻抗101 kΩ探头负荷8 pF垂直分辨率1 位水平系统－模拟通道 MSO2012DPO2012MSO2014DPO2014MSO2024DPO2024最大采样率(所有通道)1 GS/s最小峰值检测脉宽7.0 ns3.5 ns最大记录长度(所有通道)1 M 点最高采样率时捕获的最大时长(所有通道)1 ms时基范围4 ns - 100 s2 ns - 100 s时基延迟时间范围-10 div - 5000 s通道到通道偏移校正范围± 100 ns时基精度± 25 ppm水平系统－ 数字通道 MSO2012MSO2014MSO2024最大采样率(在使用通道D7-D0 的任意通道时)1 GS/s (1 ns 分辨率)最大采样率(在使用通道 D15-D8 的任意通道时)500 MS/s (2 ns 分辨率)最大记录长度1 M 点最小可检测脉宽5 ns通道到通道偏移校正 2 ns 典型值 所有型号包括: 每条模拟通道一只P2221200 MHz, 1x/10x 无源探头, 用户手册和翻译后的前面板覆盖图, 文档资料光盘 (063-4118-xx), OpenChoice Desktop软件, NI LabVIEW SignalExpressTM泰克版LE软件, 校准证明, 测量结果可溯源国家计量学会及ISO9001质量认证体系, 电源线, 三年保修。MSO 型号还包括一只P6316 16通道逻辑探头和配套工具箱及附件包(016-2008-xx)。
|
