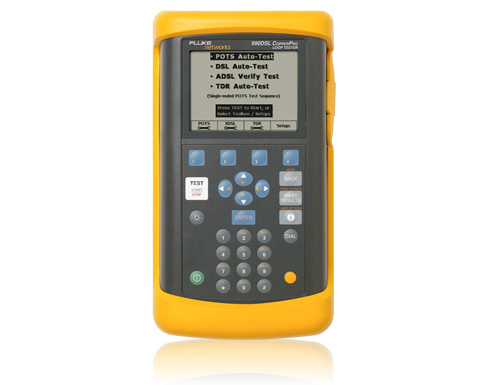

990DSL CopperPro™ Test Set

一种用于识别和定位用户回路故障以及验证语音和数据线路的新一代现场测试装置。

替换最多十六个传统测试装置
POTS、ADSL 和其它特别服务故障排除和合格线
时间领域反射仪 (TDR) 特点允许精确故障定位
快速、准确和易用
紧凑、坚固，不受天气影响

使用其基本配置，CopperPro 提供普通老式电话服务（Plain Old Telephone Services，简称 POTS）故障处理、故障定位和线路鉴定的广泛功能。它的宽带/TDR 选件对诸如 ADSL、HDSL、HDSL2、HDSL4、ISDN、T1、E1和 DDS 等服务增添了高频传输测试和鉴定功能。此外这款选件的 TDR 特性还增添精确故障定位与分析功能。宽带/TDR 选件可于购买当时选购或日后从授权的服务中心处添购。

特性

保护您投资的可伸缩技术

CopperPro 的基本配置是为 POTS 应用而设计的，包括电压，断路、短路、平衡、RFL、 VF 噪声和损失、终止和拨号测试，以及负载线圈检测和线路监控。

宽带/TDR 选件在一个手持测试装置中提供准确故障定位能力。使用它，您可以测试和比较配对、保存配对线之间的干扰测量和测试结果。

宽带/TDR 选件也包括您所有标准数字式服务合格化和线路故障排除所需的一切，包括 HDSL、HDSL2、T1、E1、ISDN BRI、ISDN PRI 和 DDS。只需几秒钟，独特的 ADSL AutoTest 确定双绞线是否能提供 ADSL 服务 — 甚至预测上行和下行速率和每个帧的位数。

独立或自动化操作的通用性

您能辨认、定位和修理线路故障和合格环路性能 — 全部只需按钮操作。并且 CopperPro 能捕捉测试结果，以备文档记录之用。

CopperPro 将工具箱方法和可编程序的自动测试结合，让测试更加快速，简单。结果在其位图大显示屏上图解显示，使用户可以很容易的观看所有灯光的状态。另外，集成测试组合帮助用户了解导致问题的原因同时定位问题地点。

效果如何？更好和更快速的服务。更高的生产力和利润率。

作为一个独立工具， CopperPro 的手持设计使它无论在哪里测试都容易携带和操作。CopperPro 可轻松自动化，获得更大的测试速度和一致性 — 并提供文档记录的测试结果。

强有力的软件支持一次十六个测试

您能辨认、定位常见的物理电缆故障，如短路、串线、断路、分裂、不良拼接造成的双绞线不平衡和未使用双绞线的腐蚀金属故障。

CopperPro 也能更加容易发现传动问题的更本原因，如过度吵闹声或信号损失，并且帮助找到并且辨认环路处理设备，如范围增量剂、网络接口设备和维护终端设备。

并且，CopperPro 可为 POTS 如呼叫方 ID、ANI 和拨号上网调制解调器，以及数字式宽频服务如 ADSL（DMT 和 CAP）、 T1、E1、DDS、ISDN、HDSL 和 HDSL2 完成快速合格鉴定工作。包括噪声、损失和干扰测量，数据速率预测和如负载线圈或桥接抽头的损伤地点。

CopperPro 提供以下十六种测试集合能力：

1.数字式万用表（AC/DC 电压、阻抗）
2.开放式电表
3.RFL 表
4.噪声表（VF 和 WB、高斯和脉冲）
5.时域反射仪
6.拨号机
7.漏电试验仪
8.安倍计(DC)
9.损耗电度表（VF 和 WB）
10.VF 和 WB 精确度信号发生器
11.追踪音频发生器
12.ANI 和 CID 测试器
13.ADSL 连通性测试器 —
14.ADSL 和特别服务对资格装置
15.VF 和 WB 纵向平衡表
16.功率谐波分析仪

易用 — 更快速，培训更少

结果位图大显示屏上图解显示，使您可以容易地观看所有采光条件。另外，集成测试组合帮助您了解导致问题的原因和定位问题的地点。

型号

型号/名称	说明
990DSL	CopperPro 测试器与基本 POTS 特点
990DSLWT	CopperPro 环路测试仪，带宽带和 TDR 选件*

零配件

型号/名称	说明
990TL-SB	测试导线组（针式和夹式）
990 包	豪华运输包

支持

型号/名称	说明
2141491/GLD-990DSL	金牌支持服务

一般规格

物理规格

大小：9.8"高 x 5.3"宽 x 3.2"深 (24.9cm x 13.5cm x 8.1cm) 重量：4 磅（1.81 千克）

显示屏：320 x 240 像素图形 LCD，带背光和可调整的对比度

LED 指示器：充电状态指示器（侧连接器面板）

通信端口：RS-232 PC/打印机端口(DB-9)

电源

AC 操作：外接交流适配器/充电器

电池类型（安装）：内部可移动 NiMH 可再充电电池组装

电池使用寿命：一个充足电的电池正常使用时间为 16小时

电池再充电时间（在测试器中）：完全放电电池组2 到 3 小时

环境

工作温度：-4 °到 140° F (-20 °到60° C)

存储温度：-40 °到 158° F (-40 °到70° C)

湿度耐受性（无结露操作）：95%

雨抵抗力：IEC60529 IP02，国际保护水滴

振动：随机， 2 g， 5 Hz到 500 Hz

冲击：1 米跌落测试

海拔：4500 m (15,000 ft)

法令合规性

安全性：CSA C22.2 No.1010.1

CE:EN 61326 放射和免疫 A 类；EN 61010-1 第 2 修订版

基本的 CopperPro
交流电压	0到 250V（1% ± 0.5V 准确性）
直流电压（RIN=100 kohms 或 10 Mohms）	量程：0到 150V （1% ± 0.5V 准确性）；150到 300V （2%准确性）
直流环路电流（430 欧姆）	0 到 100 mA（2% ± 0.3 mA 准确性）
阻抗（短路&接地）	0 到 100 欧姆（0.1% ± 0.10 欧姆准确性） 100 欧姆到 1000千欧（0.2% ± 0.10 欧姆准确性） 4千欧到999 Mohms （3%准确性）
漏出压力	2千欧到999 Mohms （3%准确性）
开路	0 到 3000 ft （1% ± 5 ft准确性） 3 到 50 kft （3%准确性） 50 到 80 kft （5%准确性）
串绕	量程：0 到 50 kft（准确性：10电缆长度%）
RFL （RTS = 束带电阻）	故障阻抗(Rf) ：0 到 30 Mohms 环路阻抗：0 到 4000 欧姆故障阻抗（@ Rf = 100 千欧）：0到100欧姆（0.1% RTS ± 0.10欧姆）；100 欧姆到4千欧（0.3% RTS ± 0.10欧姆）
加载线圈	0到6（± 1准确性）
跟踪音频	频率：577.5 Hz （0.1%准确性）量程：> 15Vp-p（10%准确性）
VF 噪声	阻抗：600 欧姆，跨接（1%准确性）滤波器：C、CN、3k、15k、杂音表金属噪声：0 到10 dBrn （± 2 dB 准确性）；10到100 dBrn（± 1 dB准确性）功率影响：40到 120 dBrn （± 2 dB 准确性）
VF 损失	信号强度：-40到10 dBm（± 0.5 dBm 准确性）频率：100Hz 到 20 kHz（0.1% ± 2 Hz 准确性）
VF 纵向平衡（0到70 dB ± 2 dB）	干扰的频率：200 到 2500 Hz（0.1%准确性）阻抗：600 欧姆（1%准确性）滤波器：C，杂音表
发送 VF 音频	频率：100 Hz 到 20 kHz（0.1%准确性）高度（可设定）范围：-20到3 dBm 高度准确性：± 0.5 dB（1 dB增量）阻抗：600 欧姆， 900 欧姆（1%准确性）

CopperPro 带宽选择
WB 噪声/水平	阻抗范围：100 欧姆， 135 欧姆，桥接（1%准确性）滤波器：E、F、G、无频率：10 kHz 到 1200 kHz（0.1% ± 508 Hz准确性）振幅：-50 到3 dBm（± 1 dB @ 135 欧姆）； -90到 -50 dBm（± 3 dB @ 135 欧姆）
WB 损失	阻抗：135 欧姆（1%准确性）频率：10 kHz 到 1200 kHz（0.1% ± 508 Hz准确性）量级：0 到 50 dB（± 1 dB准确性）； 50 到 70 dB （± 2 dB准确性）
WB 纵向平衡（0 到 70 dB； ± 2 dB）	干扰的频率：10 到 1200 kHz （0.1%准确性）阻抗：100 欧姆， 135 欧姆（1%准确性）滤波器：E、F、G、无
发送 WB 音频	频率：10 kHz 到 1200 kHz（0.1% ± 508 Hz准确性）振幅（固定）：0.0 dBm （± 0.5 dB准确性）阻抗：100 欧姆， 135 欧姆（1%准确性）
WB 脉冲噪声	阻抗范围：100 欧姆， 135 欧姆，桥接（1%准确性）滤波器：E、F、G、无测试时间：1 到 1440 分钟（1% 准确性）脉冲计数器：0到9999 计数器阈值：-50到 0 dBm（± 1 dB准确性）
ADSL 自动测试	阻抗：100 欧姆噪声滤波器：E、F、G、无 ADSL 标准：ANSI、完全、G、简化
数据速率预测	分辨率：32 kb/s 下行速率量程：0到 8192 kb/s 下行速率准确性：± 96 kb/s（3设备分辨率）上行速率范围：0到 1024 kb/s 上行速率准确性：± 64 kb/s（2设备分辨率）

CopperPro TDR 选件
阻抗	135 欧姆（1%准确性）
脉冲宽度	20、100、500、1000、2500、 5000 ns（10% ± 5 ns 准确性）
Vop 选择	0.300到0.999
范围 (Vop=0.64)	30,000 ft (9144m)
范围选择 (自动)	10 ft 到 48 kft (3 到 14630m)
水平分辨率	0.5 到 156 ft (0.1524 到 47.5m)
到反射的距离。	量程：0 到 30,000 ft (0 到 9144m) 精度：1% ± Vop 不确定性
垂直增益	量程：80 dB 精度：2 dB
电源过滤器	5 kHz 高通
平均过滤器	4x 波形平均
输入保护	± 400 V pk
