CopperPro Terminator™ Far End Terminating Device
- 快速、方便并用单手进行端接传输测试
- “派出一名技术人员”即可进行端接测试，优化了您的工作队伍
- 快速完成验收/鉴定测试，包括环路衰减测试（HDSL2/4 的必检项）
- 强大的查错功能避免了耗时的错误启动，确保与 CopperPro 进行可靠的通信
- 可在数秒内扫描数千个频率
Fluke Networks 公司的 CopperPro 环路测试仪系列集测试和查错功能于一体，坚固耐用，功能多样，是 OSP（在线服务提供商）技术人员的理想工具。 CopperPro 和 Terminator 双剑合璧，是鉴定及对铜缆接入网络线路（包括 HDSL2/4）进行故障排除方面的一大突破。从减少故障频率、重复次数和特殊服务线路长期存在的问题方面来看，它是迄今市场上最完整、最有效的解决方案。
现在，有了 Terminator（990DSL CopperPro 的附属模块）的加入，其功能又进一步得到增强，只需一只手便可方便快捷地完成终端传输测试。
不再徒然浪费时间
要节省成本？Terminator 能够减少故障发生频率和重复次数，并能解决困扰已久的问题，从而杜绝了不必要的人力和金钱的浪费。
鉴定 HDSL
DSL（数字用户线路）技术的进步已对宽带服务的可用性及部署造成了极大冲击。携语音、数据和视频服务的高速链路可在现有的外线铜缆上迅速得到部署。尽管一些电路部署起来较为方便，但许多电路却从一开始便故障频生。在这种情况下，传统的测试方法已难以奏效。传统的 BERT 和 Nyquist 测试可对重复信号进行复制，然而 HDSL2 和 HDSL4 现已不再使用这些信号。取而代之的是，它们使用更为复杂的 TCPAM 技术，这种技术要求采用不同的测试程序。 990DSL CopperPro 和 Terminator 具有自动测试功能，这是专为解决此问题而设计的。CopperPro 和 Terminator 在两分钟之内便可完成 HDSL2 或 HDSL4 线对的预鉴定工作，并可帮助查找导致错误和电路故障的设备问题。 TN-XBP 电池组被设计为极大地扩展了 TN2000 和 TN2100 远端端接设备的运行能力。该电池组包括携带盒、电池底座和六节 C 型碱性电池。将端接器放入盒内，将电池组连接至外部电源插孔，就可以准备开始了。 电池组在两个方面提高了端接器的操作。在正常温度条件下，它将电池容量扩大了 10 倍 (4150 mAH @ 25°C)；允许延长测试时间并减少电池更换次数。在 -20°C 的情况下，端接器组的容量是电池容量的两倍多。电池组能够切断端接器的内置电池，使其作为备用电池使用。TN-XBP 包括一个在低温条件下保护电池的保温外壳、一个电池底座、六节 C 型碱性电池和一根带熔断保护的电源线。
外部电池组
13 测试优势
型号/名称
说明

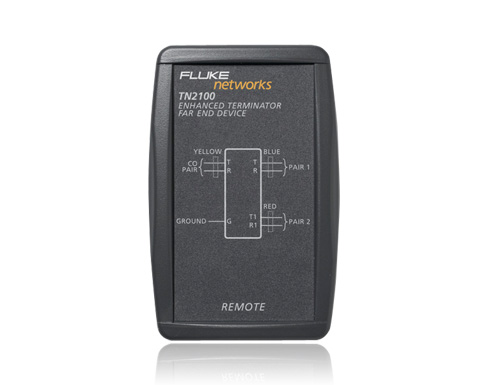

TN2100
增强型端接器远端设备
型号/名称
说明
TN-XBP
用于远端端接器的持久型电池组
TN-LEADS-P
测试头，平头夹
TN-LEADS-B
测试头，钉床夹
TN-LEADS-S
测试头，钉夹
TN-LEADS-SB
测试头，钉式＋钉床夹
|
端接器技术指标 | |
| 供电 | |
| 电源 | 内置：9 VDC 可更换碱性电池 外置： 9-18 VDC 交流电源适配器或直流电源线 |
| 保存时间 | 2 个月（装入电池） |
| 使用寿命 | 40 小时（正常使用） |
| 输入电压保护 | |
| 测试导线输入 | ± 350 VDC 和 250VAC，TG 和 RG |
| 发送 VF 音频 | |
| 振幅（单音信号） | 0.0 dBm ± 0.5 dB |
| 振幅（合成信号 SmartTone） | -13 dBm 合成信号* |
| 频率范围 |
300 Hz 至 20 kHz， ± 0.1% |
| 发送阻抗 | 600 或 900 ohms |
| 发送 WB 音频 | |
| 振幅（单音信号） |
0.0 dBm ± 0.5 dB |
| 振幅（合成信号 － 可设置） | 可变（取决于信号设置*） |
| 频率范围 | 10 kHz 至 1200 kHz |
| 频率解析度 | 508.626 Hz 的倍数 |
| 阻抗 | 100 或 135 ohms |
| 跟踪音频 | |
| 频率 | 577.5 Hz：500 ms 打开，500 ms 关闭，金属 (TR) |
| 振幅 | > 3.5 Vpp |
