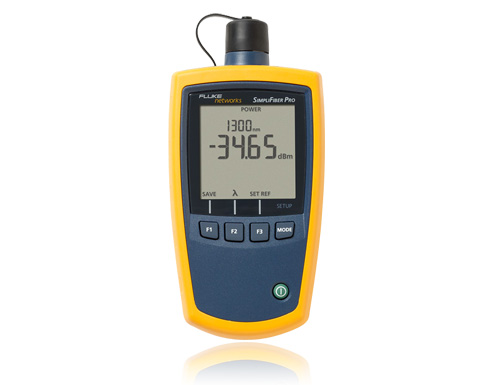

SimpliFiber® Pro光功率计及光缆测试工具包

概览

       ♦ 单端口同步双波长特性可以缩短一半的测试时间，并将由两种波长产生的测量值保存到一条记录中
       ♦ 附加的 1490 和 1625 纳米波长进一步扩展了产品的应用范围
       ♦ 当检测到活动光纤时，CheckActive™ 功能会发出声音并显示图标，消除了设置测量的必要
       ♦ 远程 ID 功能让一位技术人员即可快速识别电缆连接或布线（对插接板场合特别有用），无需多个技术人员在光纤链路的另一端来匹配颜色组合
       ♦ 最小值/最大值功能实现对间歇性电源波动情况的自动精确跟踪
       ♦ 充裕的内存可以保存 1000 个结果，实现连续的测试和记录
       ♦ LinkWare Cable Test Management 软件有助于分析测试结果并创建专业的测试报告
       ♦ 各种工具包配置可以满足所有“一线”光纤处理任务的需求，包括光纤验证、检查和清洁 – 所有这一切均集成在一个结实耐用的专业便携包内

产品功能

当今的高带宽楼宇网络依赖可靠的光纤基础设施。正确地安装和维护光纤线缆是缩短网络停运时间必不可少的条件。无论您需要基本的光纤验证功能，高级故障处理和检查，还是记录光损耗和功率测量值，福禄克网络公司的 SimpliFiber® Pro 光功率计和光纤测试工具包都是满足您需求的最佳“一线”光纤处理工具。

SimpliFiber® Pro 光功率计和光纤测试工具包提供了所有必要的工具，让您可以验证和检修光纤布线系统，测量损耗和功率水平，以及检查并清洁接头端面。这些新一代光损耗测试工具包旨在取代当前流行的 SimpliFiber 系列，除了拥有 CheckActive™、FindFiber™ 和最小值/最大值等独特功能外，它还提供了许多引以为豪的业界领先功能，例如双波长测试和自动波长检测。借助这些高级而易用的、可缩短测试时间的功能，SimpliFiber Pro 堪称市场上最佳的一线光纤测试工具包。

型号和配件

型号

型号/名称	说明
SFSINGLEMODE2	SimpliFiber Pro 单模 1490/1625 激光光源。固定 SC 端口（使用单独购买的混合测试参考导线附件，可提供 ST 和 LC 测试功能）包括 FindFiber^TM 光源功能。
SFPOWERMETER	SimpliFiber Pro 光功率计；包括 SC 适配器。参见照片
SFMULTIMODESOURCE	SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口（使用单独购买的混合测试参考导线附件，可提供 ST 和 LC 测试功能）包括 FindFiber^TM 光源功能。
SFSINGLEMODESOURCE	SimpliFiber Pro 单模 1310/1550 激光光源。固定 SC 端口（使用单独购买的混合测试参考导线附件，可提供 ST 和 LC 测试功能）包括 FindFiber^TM 光源功能。

套件

型号/名称	说明
FTK2100	单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、两个单模光源(1310/1550 和 1490/1625 nm)、便携包和 SC 电表适配器。
CIQ-FTKSFP	铜和光纤技术人员工具包 - 包括 CableIQ (CIQ-KIT) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。请参见照片
MS2-FTK	铜和光纤基础技术人员工具包 - 包括 MicroScanner (MS2-100) 和 SimpliFiber Pro (FTK1000) 光纤测试工具包。
FTK450	完整的光纤检验工具包（配 FT500 FiberInspector Mini）– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、1310/1550 单模源、 VisiFault VFL、FT500 FiberInspector Mini、两个 (2) FindFiber 远程标识源和便携包；SC、ST 和 LC 功率计适配器和 NFC-KIT-BOX 光纤清洁工具包。请参见相片
FTK1350	多模光纤检验工具包（配 FT500 FiberInspector Mini）– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT500 FiberInspector Mini、FindFiber 远程标识源和便携包；SC、ST 和 LC 电表适配器。参见照片
FTK1300	多模光纤检验工具包（配 FT120 FiberViewer）– 包括 SimpliFiber Pro 光功率计、850/1300 多模源、VisiFault VFL、FT120 FiberViewer、FindFiber 远程标识源和便携包；SC、ST 和 LC 电表适配器。请参见相片
FTK1000	多模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、850/1300 多模源、便携包和 SC 电表适配器。参见照片
FTK2000	单模光纤检验工具包 - 包括 SimpliFiber Pro 光功率计、1310/1550 单模源、便携包和 SC 电表适配器。参见照片

零配件

型号/名称	说明
NFK1-EFLC-SC	一个 62.5 µm SC/SC 环型通量发射控制器（DTX 需要两个）
NFK1-EFLC-LC	一个 62.5 µm SC/LC 环型通量发射控制器（DTX 需要两个）
NFK2-EFLC-SC	一个 50 µm SC/SC 环型通量发射控制器（DTX 需要两个）
NFK2-EFLC-LC	一个 50 µm SC/LC 环型通量发射控制器（DTX 需要两个）
FINDFIBER	一 (1) 个 FindFiber 远程标识源。参见照片
FINDFIBER-6	一套六个 (6) FindFiber 远程标识源
FT500	FiberInspector Mini 视频显微镜 - 包括光纤探头和显示屏、交流电源适配器/电池充电器、探头适配器接头（ST、SC 和通用 2.5mm 跳线接头) 以及软携包）参见照片
FT525	FiberInspector Mini 清洁工具包 - 包括 FiberInspector Mini；成套清洁物品（清洁块、十张清洁卡、溶剂笔、2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签）和软携包。请参见相片
FT120	光纤显微镜 - 200 倍放大，配 2.5mm 通用适配器
FT140	光纤显微镜 - 400 倍放大，配 2.5mm 通用适配器
NFC-Kit-Box	光纤清洁工具包 - 包括带棉布的清洁块、五张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签。
NFC-Kit-Case	光纤清洁工具包 - 包括带棉布的清洁块、十张带密封清洁区的清洁卡、溶剂笔和 2.5mm 端口清洁棉签和 1.25mm 端口清洁棉签，全部装在一个耐用的便携包中。参见照片
NFK1-SMPLX-SC	62.5 uM 单工测试参考电线套件 (SC/SC x) 2; 独特的专利防损坏端面
NFK1-SMPLX-LC	62.5 uM 单工测试参考电线套件 (SC/LC、LC/LC) ; 独特的专利防损坏端面
NFK1-SMPLX-ST	62.5 uM 单工测试参考电线套件 (SC/ST、ST/ST) ; 独特的专利防损坏端面
NFK2-SMPLX-SC	50 uM 单工测试参考电线套件 (SC/SC x) 2; 独特的专利防损坏端面
NFK2-SMPLX-LC	50 uM 单工测试参考电线套件 (SC/LC、LC/LC) ; 独特的专利防损坏端面
NFK2-SMPLX-ST	50 uM 单工测试参考电线套件 (SC/ST、ST/ST) ; 独特的专利防损坏端面
NFK3-SMPLX-SC	单工测试参考电线套件 (SC/SC x 2) ; 特殊专利防损端面
NFK3-SMPLX-LC	单工测试参考电线套件 (SC/LC、LC/LC) ; 特殊专利防损端面
NFK3-SMPLX-ST	单工测试参考电线套件 (SC/ST、ST/ST) ; 特殊专利防损端面
NFM110	用于 FiberInspector Mini 一套附件尖端（LC、FC 和 1.25mm 通用型）请参见相片
NFM115	用于 FiberInspector Mini 一套附件尖端（可替换 SC、ST 和 2.5 随附 LC、FC 的通用尖端，以及 1.25mm 通用型) 请参见相片
NFA-SC-SINGLE	SC 可互换适配器
NFA-LC-SINGLE	LC 可互换适配器
NFA-ST-SINGLE	ST 可互换适配器
NFA-FC-SINGLE	FC 可互换适配器

支持

型号/名称	说明
GLD-SFPro	SimpliFiber Pro 设备和测试套件的 1 年金牌支持范围：型号 - SFPOWERMETER、FTK1000、FTK2000
GLD-FTK	对于以下型号的 SimpliFiber Pro 光纤测试工具包，提供为期 1 年的金牌支持：FTK2000、FTK1450、FTK1350、FTK01300 和 FTK2100

规格

环境规格
操作温度	-10º C 到 50º C
贮存温度	-20º C 到 50º C
工作湿度	95% (10º C 到 35º C) 非冷凝 75% (35º C 到 40º C) 非冷凝未控制 < 10º C
EMI、RFI 和 EMC	符合标准¹

¹ 符合相关的欧盟指令；符合相关的澳大利亚标准；由加拿大标准协会列出; 符合 21CFR.1040.10、11 和 EN60825-1，2：2007（1 类，危险等级 1）

光功率计
探测器类型	InGaAs
校准波长	850 nm、1300 nm、1310 nm、1490 nm、1550 nm 和 1625 nm
测量范围	+10 到 -52 dBm (850 nm) +10 到 -60 dBm (1300、1310、1490、1550 和 1625 nm)
功率测量线性	±0.2 dB (850 nm)¹ ±0.1 dB (1300、1310、1490、1550、1625 nm)²
功率测量的不确定性³	±0.25 dB
显示分辨率，dB 或 dBm	0.01 dB
自动双倍波长切换	是
功率显示设备	dBm、mW、μW
自动波长检测	是
数据存储	1000 记录，每条记录包含多个波长
外部接口	USB, 2.0 全速
光纤连接器	可拆卸适配器、SC 适配器用作默认适配器，可选适配器包括 LC 和 ST
显示更新率	每秒读取 1 次
参考	各个波长的独立装置
FindFiber 标识检测	是
供电要求	2 AA 碱性电池
电池寿命⁴	> 50 小时（典型）
自动断电	10、20、30 或 60 分钟（可由用户禁用）
低电量警告	是，低电池图标闪烁
大小 (L x W x H)	6.4 英寸 x 3.2 英寸 x 1.5 英寸 (16.5 cm x 8.0.cm x 3.9 cm)
重量	11.5 盎司 (325 克)

¹ 适用于 850nm、±0.2 dB 适用于 0 至 -45 dBm 的功率、 ±0.25 dB 适用于 < -45 dBm 的功率
² ±0.1dB 适用于 0 至 -55 dBm 的功率、±0.2 dB 适用于 > 0 dBm 和 < -55 dBm 的功率
³ 23°C ±2°C, 功率等级 -20dBm，连续波，62.5/125µm 多模波长，9/125 µm 1310,1490、1550 和 1625 nm；添加 0.1 dB 用于 1625 nm，
⁴ 用于被测的功率等级 0 dBm 或以下，电池寿命取决于电池的使用条件和电池类型。Fluke Networks 推荐使用碱性电池。

多模光源
发射器类型	LED
中心波长	850 nm、1300 nm
波长准确度	850 nm ：+30/- 10 nm 1300 nm ：+/- 20 nm
谱宽 (FWHM)	850 nm ：50 nm（典型） 1300 nm ：135 nm（典型）
最小输出功率	850/1300 nm：³ -20 dBm
功率输出稳定性¹	±0.1 dB 超过 8 小时
自动双倍波长切换	是，可以由用户启用/禁用。
光纤输出连接器	固定 SC
FindFiber 代码生成	是，标识 1 时固定。
模式	CW，2 kHz 已调制，自动波长
供电要求	2 AA 碱性电池。
电池寿命²	40 小时（典型）
自动断电	30 分钟（可由用户禁用）
低电量警告	是， LED 闪烁。
大小 (L x W x H)	5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量	1.8 盎司 (g)278

¹ 23° C ± 2° C，5 分钟预热时间之后
² 在自动波长模式，电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。

单模光源
发射器类型	1310 nm/1550 nm:双 FP 激光器 1490 nm/1625 nm：双 DFB 激光器
中心波长	1310 nm ：±20 nm 1550 nm ：±30 nm 1490 nm ：±3 nm 1625 nm ：±5 nm
波长准确度	1310 nm ：+/- 20 nm 1550 nm ：+/- 30 nm
谱宽 (RMS)	1310 nm ：2 nm（最大） 1550 nm ：3 nm（最大） 1490 nm/1625 nm：1 nm（最大）
最小输出功率	1310/1550 nm ≥ -7dBm（典型） 1490 nm/1625 nm：≥ -3 dBm（典型）
功率输出稳定性¹	±0.25 dB 超过 8 小时
自动双倍波长切换	是，可以由用户启用/禁用。
光纤连接器	固定 SC
启动条件	9/125 μm 光纤
FindFiber 代码生成	1310/1550 光源在标识 2 时固定 1490 nm/1625 nm 在标识 3 时固定。
模式	CW，2 kHz 已调制，自动波长
供电要求	2 AA 碱性电池
电池寿命²	30 小时（典型）
自动断电	30 分钟（可由用户启用或禁用）
低电量警告	LED 闪烁。
大小 (L x W x H)	5.6 英寸 x 3.2 英寸 x 1.6 英寸 (14.2 cm x 8.1 cm x 4.1cm)
重量	9.8 盎司 (278 克)

¹ 23° C ± 2° C，5 分钟预热时间之后
² 在自动波长模式，电池寿命取决于电池的使用条件和类型。Fluke Networks 推荐使用碱性电池。

FindFiber 光源规格
发射器类型	激光
光源连接器	固定 SC
FindFiber 代码生成	1 至 8。默认是 3。
通电/低电量指示	LED
供电要求	2 AA 碱性电池
电池寿命	> 80 小时（典型）
自动断电	30 分钟
低电量警告	LED 闪烁。
大小 (L x W x H)	7.1 英寸 x 1.3 英寸 x 1.0 英寸（17.9 厘米 x 3.2 厘米 x2.5 厘米）
重量	4.4 盎司 (g)125
安全	满足 1 级 CDRH
