概 览
借助 OptiFiber，网络工程师将拥有专业的能力来执行以下工作：
♦ 通过一个简便易用的工具对光缆进行检查、验证、认证、故障处理和存档记录
♦ 快速诊断造成网络性能问题的光纤故障，节省时间和金钱
♦ 轻松确定和解除光纤问题
♦ 检查分包商的工作
产品功能
大型建筑和城市使用光缆的网络正在不断增长－这就要求对光缆进行认证测试。为了确保关键业务光纤基础设施的性能，网络拥有者需要掌握光纤线路的完整信息。只有来自福禄克网络公司的 OptiFiber 光缆认证（OTDR）分析仪可以提供给您这种完整的，极具竞争力的手段。

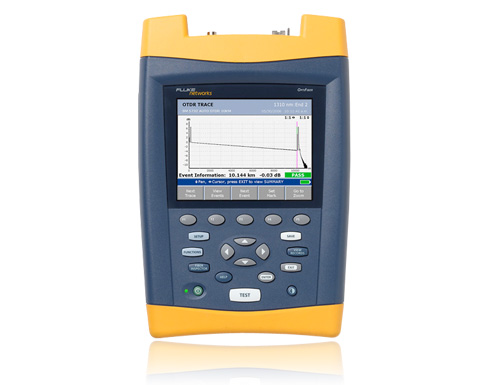

OptiFiber 是第一台特别为局域网和城域网光缆安装商设计、可以满足最新光缆认证和测试需求的仪器。它将插入损耗和光缆长度测量、OTDR 分析和光缆连接头端接面洁净度检查集成在一台仪器中，提供更高级的光缆认证和故障诊断。随机附带的 LinkWare PC 软件可以管理所有的测试数据，对它们进行文档备案、生成测试报告。
OptiFiber 可以让拥有不同经验水平的承包商、私有网络所有者按照工业标准和用户指标对光缆进行认证测试，对短距离光缆进行故障诊断，丰富链路并对所有测试结果进行文档备案。这可以改善光纤网络的健康状况。 这样，您的光纤线路就能轻松应对那些需要更多带宽的应用。
| 型号/名称 | 说明 |
| OF-500 | OptiFiber 主机和电池（不含模块） |
| OF-500-MS/GLD | OptiFiber、多模和单模 OTDR 提供一年金牌支持。 |
| 型号/名称 | 说明 |
| OF-500-M | OptiFiber 多模超值组合包括主机 （OF-500）、电池、多模模块（OFTM-5610B）、具有背带的保护包、USB 电缆、交流适配器、LinkWare 光盘和手册、用户指南以及校准证书参见照片 |
| OF-500-S | OptiFiber 单模超值组合包括主机 （OF-500）、电池、单模模块（OFTM-5730）、具有背带的保护包、USB 电缆、交流适配器、LinkWare 光盘和手册、用户指南以及校准证书参见照片 |
| OF-500-MS | OptiFiber 多模/单模超值组合包括主机 （OF-500）、电池、多模模块（OFTM-5610B/OFTM-5730）、具有背带的保护包、USB 电缆、交流适配器、LinkWare 光盘和手册、用户指南以及校准证书参见照片 |
| OF-500-M10 | OptiFiber 数据中心就绪认证 OTDR（多模）包括主机（OF-500）、电池、多模 OTDR/OPM/LL 模块（OFTM-5612B）， 62.5µm 和 50µm 发射光纤、LinkWare 光盘和手册、用户指南、32 MB 多媒体卡、 USB 电缆、交流适配器、便携带、软保护箱、200 倍/400 倍检查照相机、多媒体卡读卡器以及测试 SC 和 LC 的所有附件参见照片 |
| OF-500-MS35 | OptiFiber 企业就绪认证 OTDR（多模/单模）包括主机（OF-500）、电池、多模/单模 OTDR/OPM/LL 模块（OFTM-5612B/OFTM-5732）， 62.5µm、50µm 和单模发射光纤、LinkWare 光盘和手册、用户指南、32 MB 多媒体卡、 USB 电缆、交流适配器、便携带、硬保护箱、200 倍/400 倍检查照相机（OFTM-5352）、多媒体卡读卡器以及测试 SC 和 LC 的所有附件参见照片 |
| OF-500-MS45 | OptiFiber 高级企业就绪认证 OTDR（多模/单模）包括 OF-500-MS35 的物品和功能以及 SmartRemote 设备组件（DTX-1800/RU、DTX-MFM2/SU、DTX-SFM2/SU、背带、用户指南、Mini-B USB 电缆、备用交流适配器和多媒体卡读卡器）参见照片 |
| OF-500-MSDTX | OptiFiber 企业就绪认证 OTDR （多模/单模） + DTX CableAnalyzer 包括 OF-500-MS35 的物品和功能以及 DTX-1800 INTL、DTX-MFM2/SU 和 DTX-SFM2/SU 模块、62.5µm、50µm 和 SM 高级测试参考导线（具有专利防损坏端面）参见照片 |
| 型号/名称 | 说明 |
| OFTM-5610B | MM OTDR 模块 |
| OFTM-5611B | MM OTDR，PM 模块 |
| OFTM-5612B | MM OTDR，PM，LL 模块 |
| OFTM-5730 | SM OTDR 模块，带 VFL |
| OFTM-5731 | SM OTDR 模块，带 PM/VFL |
| OFTM-5732 | SM OTDR 模块，带 PM/LL/VFL |
| OFSR-MMREM | 带多模模块组合的 OptiFiber 智能远端测试仪 |
| OFSR-SFM | 用于 OptiFiber 智能远端的单模模块 |
| OFSR-MFM | 用于 OptiFiber 智能远端的多模模块 |
| OFTM-5352 | OptiFiber 的 FiberInspector Pro 视频探头选件（200x/ 400x）：包含 FT650 光纤探头、接口电缆和探头适配头（ST、SC、FC 和通用型 2.5 mm 跳线接头） |
| 型号/名称 | 说明 |
| OF-OPRT-LC | 可互换的 LC OTDR 端口 |
| NF-OPRT-SC | 可互换的 SC OTDR 端口 |
| NF365 | 舱壁 APC/SC 视频探头适配器接头 |
| NF360 | MT-RJ 视频探头适配器接头 |
| NF362 | 舱壁 LC 视频探头适配器接头 |
| NF364 | MU 视频探头适配器接头 |
| NF366 | E2000 视频探头适配器接头 |
| NF300R | 视频探头适配器接头备用接头套件（SC、ST， FC， 2.5mm 通用接头） |
| NF232 | 光缆转接线，单工，SC-SC，62.5/125, 0.3 米 |
| NF234 | 光缆转接线，单工，SC-SC，50/125, 0.3 米 |
| NF236 | 光缆转接线，单工，SC-SC，单模, 0.3 米 |
| NFK1-LAUNCH | SC-SC 62.5/125 µm 发射电缆，100 米 |
| NFK3-LAUNCH | SC-SC 单模发射电缆，130 米 |
| OFBP-LI | OptiFiber 锂离子电池 |
| OFCC-HCASE | OptiFiber 硬携箱 |
| DSP-MCR-U | 多媒体存储卡读卡器，USB 电缆 |
| NFK2-LAUNCH | SC-SC 50/125 µm 发射电缆，100 米 |
| SFMULTIMODESOURCE | SimpliFiber Pro 多模 850/1300 光源。固定 SC 端口（使用单独购买的混合测试参考导线附件，可提供 ST 和 LC 测试功能）包括 FindFiberTM 光源功能。 |
| SFSINGLEMODESOURCE | SimpliFiber Pro 单模 1310/1550 激光光源。固定 SC 端口（使用单独购买的混合测试参考导线附件，可提供 ST 和 LC 测试功能）包括 FindFiberTM 光源功能。 |
| NF400 | 光纤附件便携包 |
| 3034228 | 点烟器插座适配器电缆 — 可在前往工作现场途中给 OptiFiber 充电 |
| NF-MANDREL-50 | 红色多模光纤卷轴，用于带 3 mm 插座的50/125 µm 光纤 |
| NF-MANDREL-625 | 灰色多模光纤卷轴，用于带 3 mm 插座的62.5/125 µm 光纤 |
| NFK1-MANDREL-KIT | 多模光纤卷轴套件，包括两个红色的用于 50/125 µm电缆的卷轴和两个灰色的用于 62.5/125 µm 电缆的卷轴 |
| NFB1/2-LC/ST | 包括测试参考导线 NFK1-DPLX-LC、NFK1-DPLX-ST、NFK2-DPLX-LC、NFK1-DPLX-ST、功率计用 LC 和 ST 适配器以及 62.5/125 和 50/125 μm 卷轴的套件。随附标准的 DTX-MFM2 或 DTX-GFM2，该套件还提供一整套附件，用于测试与 SC、LC 和 ST 连接器的多模链路。 |
| NFA-SC | 两件套装用于 DTX-xFM2 功率计端口的 SC 适配器。 |
| NFA-LC | 两件套装用于 DTX-xFM2 功率计端口的 LC 适配器。 |
| NFA-ST | 两件套装用于 DTX-xFM2 功率计端口的 ST 适配器。 |
| NFA-FC | FC 测试适配器，双件套装 |
| NFK1-DPLX-SC | 用于 SC 适配器的双工 MM 62.5 µm TRC，2 件套装 |
| NFK1-DPLX-LC | 用于 LC 适配器的双工 MM 62.5 µm TRC，2 件套装 |
| NFK1-DPLX-ST | 用于 ST 适配器的双工 MM 62.5 µm TRC，2 件套装 |
| NFK1-DPLX-FC | 用于 FC 适配器的双工 MM 62.5 µm TRC，2 件套装 |
| NFK2-DPLX-SC | 用于 SC 适配器的双工 MM 50 µm TRC，2 件套装 |
| NFK2-DPLX-LC | 用于 LC 适配器的双工 MM 50 µm TRC，2 件套装 |
| NFK2-DPLX-ST | 用于 ST 适配器的双工 MM 50 µm TRC，2 件套装 |
| NFK2-DPLX-FC | 用于 FC 适配器的双工 MM 50 µm TRC，2 件套装 |
| NFK3-DPLX-SC | SC 适配器双工 SM TRC，2 件套装 |
| NFK3-DPLX-LC | LC 适配器双工 SM TRC，2 件套装 |
| NFK3-DPLX-ST | ST 适配器双工 SM TRC，2 件套装 |
| NFK3-DPLX-FC | FC 适配器双工 SM TRC，2 件套装 |
| NFK1-LAUNCH-ST | SC/ST 发射光纤 62.5uM |
| NFK1-LAUNCH-LC | SC/LC 发射光纤 62.5uM |
| NFK1-LAUNCH-FC | SC/FC 发射光纤 62.5uM |
| NFK2-LAUNCH-ST | SC/ST 发射光纤 50uM |
| NFK2-LAUNCH-LC | SC/LC 发射光纤 50uM |
| NFK2-LAUNCH-FC | SC/FC 发射光纤 50uM |
| NFK2-LAUNCH-E2K | SC/E2000 发射光纤 50uM |
| NFK3-LAUNCH-ST | SC/ST 发射光纤 SM |
| NFK3-LAUNCH-LC | SC/LC 发射光纤 SM |
| NFK3-LAUNCH-FC | SC/FC 发射光纤 SM |
| NFK3-LAUNCH-E2K | SC/E2000 发射光纤 SM |
| OFCC-SOFTCASE | OPTIFIBER 便携包 |
| 型号/名称 | 说明 |
| GLD-OF | OptiFiber 主机和电池（无模块）提供一年金牌支持 － 型号包括：OF-500 |
| GLD-OF-500-M | OptiFiber 多模超值组合提供一年金牌支持，型号包括：OF-500-M、OF-500-01、OF-500-01/50M、OF-500-02、OF-500-02/50M 或 OF-400-01。 |
| GLD-OF-500-MS | OptiFiber 多模/单模超值组合提供一年金牌支持，型号包括：OF-500-MS 或 OF-400-03（也可选择三年金牌支持：GLD-OF-500-MS-3YR）。 |
| GLD-OF-500-M10 | OptiFiber 数据中心就绪认证 OTDR（多模）提供一年金牌支持，型号包括：OF-500-M10、OF-500-10 或 OF-500-10/50M。 |
| GLD-OF-500-MS35 | OptiFiber 数据中心就绪认证 OTDR（单模/多模）组合提供一年金牌支持，型号包括：OF-500-MS35、OF-500-35 或 OF-500-35/50M（也可选择三年金牌支持：GLD-OF-500-MS35-3）。 |
| GLD-OF-500-MS45 | OptiFiber 高级企业就绪认证 OTDR（单模/多模）组合提供一年金牌支持，型号包括：OF-500-MS45 或 OF-500-45。 |
| GLD-OF-500-MSDTX | OptiFiber 企业就绪认证 OTDR + DTX CableAnalyzer（多模/单模）组合提供一年金牌支持，型号包括：OF-500-MSDTX 或 OF-500-50。 |
| GLD-OFTM-53XX | OptiFiber 探头测试套件提供一年金牌支持，型号包括：OFTM-5352 |
| GLD-OFTM-56XX | OptiFiber 模块 - 型号提供一年金牌支持，型号：OFTM-5610B、OFTM-5611B、OFTM-5612B |
| GLD-OFTM-57XX | OptiFiber 模块 - 型号提供一年金牌支持，型号：OFTM-5730、OFTM-5731 或 OFTM-5732 |
| GLD-OF-500-MOD | OptiFiber 提供一年金牌支持，型号包括：OF-500-M 或 OF-500-S |
|
OptiFiber 一般规格 | ||||
|
重量 |
带模块和电池的主机：4.5 磅（1.9 千克） | |||
|
体积 |
带模块和电池的主机：11.4 x 7.5 x 2.5 英寸 （29.0 x 19.1 x 6.4厘米） | |||
|
电池 |
锂离子电池 | |||
|
电池寿命 |
正常使用情况下 8 小时 | |||
|
连接 |
USB、RS-232、PS-2 键盘、光纤检查仪照相机 | |||
|
内存卡 |
SD 多媒体卡（最大 128 MB ） | |||
|
操作温度 |
O °C 至 40°C（在连续实时跟踪模式下工作温度为 35°C ） | |||
|
OTDR 主要技术指标（23ºC） |
多模：OFTM-5610B，OFTM-5611B，OFTM-5612B |
单模：OFTM-5730，OFTM-5731，OFTM-5732 |
|
输出/输入连接器 |
SC/UPC/可拔下/可清洗 |
SC/UPC 可拔下/可清洗 |
|
波长 |
850 ± 20nm 和 1300 ± 20nm |
1310 ± 25nm 和 1550 ± 30nm |
|
被测光纤 |
50/125µm 或 62.5/125µm 多模 |
9/125µm 单模 |
|
事件死区 |
850nm：0.5m 标准 |
1310/1550nm ：1m 标准 |
|
衰减死区 |
850nm：4.5m 标准 |
1310/1550nm ：8m 标准 |
| 脉冲宽度 | 850 nm ：4 ns、20 ns 1300 nm ：8 ns、40 ns、100 ns、 200 ns、400 ns、650 ns |
1310/1550 nm： 5ns、20ns、40ns、100ns、300ns、1us、3us、10us |
|
最大距离范围 |
850nm：3 km |
1310nm/1550nm ：60km |
| 动态范围 | 850 nm ：>15 dB 1300 nm ：>14 dB |
1310 nm ：>26 dB 1550 nm ：>24 dB |
| 多模模块的测试速度 | < 10s 对于两种波长在 2 km 下，有 25 cm 分辨率 < 30s 对于两种波长在 400 m 下，有 3 cm 分辨率 |
自动 OTDR 15 秒标准 手动 OTDR 15 秒至 3 分钟 |
| 输出功率 | 850nm >110mW- 峰值 1300>22mW- 峰值 |
1310nm >28mW-峰值 1550nm >24mW- 峰值 |
|
距离精度 |
+-1 m +-0.005% 距离 +-50% 分辨率 +-IOR 错误 +- 事件位置 |
|
| 损耗阈值 |
.2dB |
.01 dB 至 1.5 dB（包含在内） |
|
线性度 |
+- .07dB/dB |
+-.05dB/dB |
|
样本间距 |
3cm 至 50cm |
3cm 至 400cm |
|
反射精度 |
+- 4dB |
+- 4dB |
|
ORL 精度 |
+- 4dB |
+- 4dB |
|
OFTM-5611B、OFTM-5731 主要功率计规格 （23ºC） | |
|
输入/连接器 |
可拔下/可互换的 SC 输入连接器 |
|
探测器类型 |
InGaAs |
|
功率测量的校准波长 |
850 nm、1310 nm、1550 nm |
|
功率测量范围 |
0 至 -60 dBm （1300/1310 nm 和 1550 nm）0 至 -52 dBm（850 nm） |
|
OFTM-5612B、OFTM-5732 主要功率计/损耗长度规格 （23ºC） | |
|
输入/输出连接器 |
可拔下/可互换的 SC/UPC 输入连接器； |
|
额定输出波长 |
OFTM-5612B：LED 光源：850 nm 和 1300 nm |
|
最大长度测量 |
OFTM-5612B：62.5 um 或50um 的 2,000米 MM 电缆 |
|
输出功率（最小） |
OFTM-5612B：-19.5 dBm; OFTM-5732:-7 dBm |
|
功率测量检测器类型 |
InGaAs |
|
功率测量的校准波长 |
850 nm、1310 nm、1550 nm |
|
功率测量范围 |
0 至 -60 dBm（1300/1310 nm 和 1550 nm）o 至 -52 dBm（850 nm） |
|
FiberInspector Pro OFTM-5352 技术指标 | ||||
|
放大倍率 |
可在 200 倍和 400 倍之间转换 | |||
|
照相机类型 |
0.33 英寸（8.38 毫米）带变焦 CCD | |||
|
体积 |
1.8 英寸 x 1.7 英寸 x 5.5 英寸（4.6 厘米 x 4.3 厘米 x14.0 厘米） | |||
|
重量 |
0.4 磅（180 克） | |||
|
DTX-1200 智能远端单元（OFSR-MMREM）规格 | ||||
|
直流电输入 |
15 直流电压 | |||
|
交流电源适配器/充电器 |
输入：120/240 交流电压, 50/60 Hz 输出：15 直流电压 | |||
|
电池 |
可充电锂离子电池 | |||
|
电池寿命 |
10 小时，标准 | |||
|
充电时间 |
4 小时，标准 | |||
|
通信端口 |
USB，小型 B 接头 | |||
|
重新校准周期 |
一年 | |||
|
体积 |
8.5 英寸 x 4.4 英寸 x 2.4 英寸（21.6 厘米 x 11.2 厘米x 6 厘米），额定 | |||
|
重量 |
2.4 磅（1.1 千克），标称 | |||
