概 览
♦ 可用于长达 2500 英尺（762 米）的两芯或多芯电缆
♦ 可从任何电缆线对的一个末端瞬间测量出离开路或故障位置的距离
♦ 取得专利的 SmartTone™ 音频发生器能够可靠识别线对
♦ 测量电缆桥架上的电缆距离
♦ 电源接通时持续测量
♦ 显示距离读数而不是波形
♦ 大号 LED 显示屏
♦ 高电压检测
♦ 防潮
♦ 单按钮操作
♦ 附加的电源线选件可用于同轴电缆（F 连接器）及其他应用。
产品功能
这是一种易于使用、价格具有竞争力的三合一工具，将故障定位仪、电缆导线管理器和采用 SmartTone™ 技术的音调发生器组合在一起。只需从任何两芯或多芯电缆的一端，即可在最长 2500 英尺（7620 米）的距离内进行测量。易于在电气电线、电话线、安全电线和同轴电缆上找到离开路或短路位置的距离。结果以距离读数的形式显示，而不是显示波形，因此，它是供对时域反射测量 (TDR) 不熟悉的技术人员使用的理想工具。无需拉动新的电线或盲目地将墙壁打开，即可找到和修复电缆问题。由于在电源接通时持续进行测量，因此更易于发现间歇故障。
非常适用于卡车和仓库中的电缆存货管理，可通过快速评估需求和更精确地管理电缆存货，针对各种任务进行安排。取得专利的 SmartTone 技术提供了 5 种不同音调，以便对导线和线对进行精确识别，甚至在带电电缆附近。 在将导线接触在一起以及将电缆对的远端瞬时短接时，SmartTone 技术将改变所发出音频的音调。通过从探头听到的这种音调变化，能够可靠地确认正确的电缆对。如果意外地夹在一个通电线对上（高达 250VAC），那么测量工具中的电压检测功能将立即发出一个声音报警。
| 型号/名称 | 说明 |

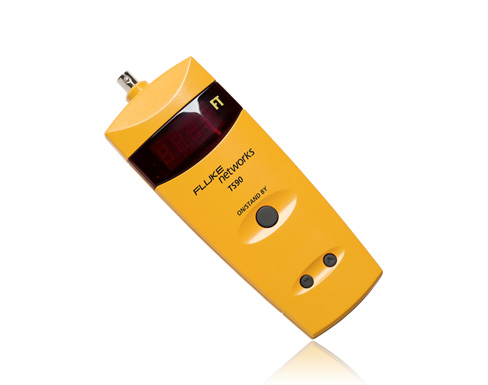

| 26500090 | TS90 Cable Fault Finder，带 BNC 至鳄鱼夹 |
| 型号/名称 | 说明 |
| 26501100 | TS100/TS90 连接线，BNC 到鳄鱼夹 |
| 26501160 | TS100/TS90 软包，带皮带夹 |
| 26501200 | TS100/TS90 软线，BNC 至 F（公头） |
| 26501300 | TS100/TS90 软线，BNC 至 F（母头） |
| 26501700 | TS100/TS90 软线，BNC 至香蕉插头至 ABN 接头 |
| 26501600 | TS100/TS90 软线，香蕉头 |
规格
|
运行功率 |
4 AA 碱性电池，工作 50 小时 |
|
反接电池保护 |
如果电池接反，将不会损坏测试仪。 |
|
输入保护 |
250 v rms ac，连续或断断续续 |
|
潮湿 |
如果测试仪暴露在水中，并且可能进了一些水，仍然不会损坏。参见“维护”部分中的潮湿注释。 |
|
阻抗范围 |
35 Ω 到 330 Ω，在此范围内自动补偿。不能正确测试阻抗超出此范围的线缆，并且可能产生奇怪或错误读数。 |
|
最大长度 |
大多数线缆类型为 2500 英尺，损耗非常大的线缆为 500 英尺。测试仪将测量消耗较大的线缆。如果线缆太长，致使不能正确测量，测试仪将显示 –Err。 |
|
典型最大值 |
2500 英尺：CAT-5 双绞线 |
|
最小长度 |
无最小长度。 最小非零读数是 2 英尺。 |
|
长度精确度 |
不到 10 英尺的线缆为 ±2 英尺，超过 10 英尺和不到 200 英尺的线缆为 ±5 英尺，超过 200 英尺的线缆为 ±3 % 和±5 英尺 |
|
高压检测 |
超过 5 V rms 的交流电压将触发高压警告。 |
|
测量速率 |
每秒最多 4 次完整测量，根据线缆尺寸和均匀性，降至每次测量 2 秒。 |
|
VOP |
可调整，从 -20- 到 -99-，在断电时保持不变。更换电池时，默认为 -66-。 |
|
测量技术 |
具有 50 Ω 驱动阻抗、6 V 最大脉冲高度的时域反射计 (TDR)。 |
|
电量不足 |
电池电压低于 4.1 V 时，指示灯闪烁 |
|
音频接入 |
幅度为电池电压的 80 % 时大约为 1 kHz。可变的频率和节奏。线缆条件从其它条件变为“正常-开路”时，音频特性也变化。 |
|
电缆类型 |
实际上为所有两个或更多导线 |
|
温度范围工作容量 |
32 °F 到 131 °F（0 °C 到 55 °C） -40 °F 到 158 °F（-40 °C 到 70 °C） |
|
湿度操作存贮 |
0 % 到 80 % 0 % 到 100 % |
|
重量 |
1 lb，带电池和有夹子的导线 |
|
操作高度 |
最大 10,000 英寸 |
|
认证和合规 |
Conformité Européenne。符合欧盟相关条令CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1,010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
