概 览
♦ 可用于最长为 3000 英尺（915 米）的两芯或多芯电缆
♦ 可从任何电缆线对的一个末端瞬间测量出离开路或故障位置的距离
♦ 取得专利的 SmartTone™ 音频发生器能够可靠识别线对
♦ 测量电缆桥架上的电缆距离
♦ 电源接通时持续测量
♦ 显示距离读数而不是波形
♦ 明亮的大号 LED 显示屏
♦ 单按钮操作
♦ 高电压检测
♦ 防潮
♦ 附加的电源线选件可用于同轴电缆（F 连接器）及其他应用。
产品功能

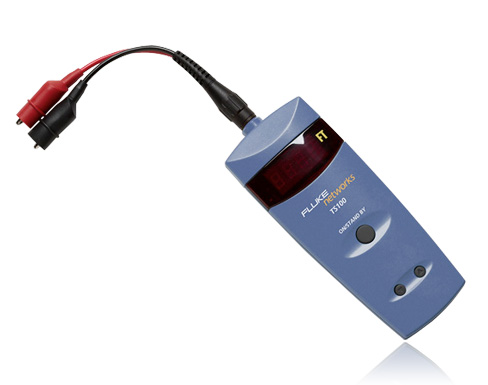

这是一种易于使用、价格具有竞争力的三合一工具，将故障定位仪、电缆导线管理器和采用 SmartTone™ 技术的音频发生器组合在一起。只需从任何两芯或多芯电缆的一端，即可在最长 3000 英尺（915 米）的距离内进行测量。易于在电气电线、电话线、安全电线和同轴电缆上找到离开路或短路位置的距离。结果以距离读数的形式显示，而不是显示波形，因此，它是供对时域反射测量 (TDR) 不熟悉的技术人员使用的理想工具。无需拉动新的电线或盲目地将墙壁打开，即可找到和修复电缆问题。由于在电源接通时持续进行测量，因此更易于发现间歇故障。
非常适用于卡车和仓库中的电缆存货管理，可通过快速评估需求和更精确地管理电缆存货，针对各种任务进行安排。取得专利的 SmartTone 技术提供了 5 种不同音调，以便对导线和线对进行精确识别，甚至在带电电缆附近。 在将导线接触在一起以及将电缆对的远端瞬时短接时，SmartTone 技术将改变所发出音频的音调。通过从探头听到的这种音调变化，能够可靠地确认正确的电缆对。如果意外地夹在一个通电线对上（高达 250VAC），那么测量工具中的电压检测功能将立即发出一个声音报警。
| 型号/名称 | 说明 |
| 26500000 | TS100 线缆故障查找工具，带 BNC 到鳄鱼夹 |
| 26500500 | TS100，带 BNC 到香蕉插头到 ABN |
| 26500610 | TS100 公制线缆故障查找工具，带 BNC 到鳄鱼夹 |
| 型号/名称 | 说明 |
| 26500390 | TS100 长线缆，ABN/PP 线夹（通用） |
| 26501100 | TS100/TS90 连接线，BNC 到鳄鱼夹 |
| 26501160 | TS100/TS90 软包，带皮带夹 |
| 26501200 | TS100/TS90 软线，BNC 至 F（公头） |
| 26501300 | TS100/TS90 软线，BNC 至 F（母头） |
| 26501700 | TS100/TS90 软线，BNC 至香蕉插头至 ABN 接头 |
| 26501600 |
TS100/TS90 软线，香蕉头 |
规格
|
电源 |
4 个 AA 碱性电池，提供 50 小时的操作。 |
|
反接电池保护 |
如果电池接反，将不会损坏测试仪。 |
|
输入保护 |
250 v rms ac，连续或断断续续 |
|
潮湿 |
如果测试仪暴露在水中，并且可能进了一些水，仍然不会损坏。有关防潮的信息，请参阅“维护”章节。 |
|
阻抗范围 |
35 Ω 到 330 Ω，在此范围内自动补偿。不能正确测试阻抗超出此范围的线缆，并且可能产生奇怪或错误读数。 |
|
最大长度 |
某些线缆类型最长为 2500 英尺；大多数电缆类型最长为 2000 英尺；高损耗电缆最长为 500 英尺。如果线缆太长，致使不能正确测量，测试仪将显示 –Err。 |
|
典型最大线缆长度 |
2500 英尺：CAT-5 双绞线对 2000 英尺：12/2 ac 导线 1000 英尺：RG-6/U TV 同轴电缆 500 英尺：RG-174/U 同轴电缆 |
|
最小长度 |
无最小长度，最小非零读数为 2 英尺 |
|
长度精确度 |
不到 10 英尺的线缆为 ±2 英尺，超过 10 英尺和不到 200 英尺的线缆为 ±5 英尺，超过 200 英尺的线缆为 ±3 % 和±5 英尺 |
|
高压检测 |
超过 5 V rms 的交流电压将触发高压警告。 |
|
测量速率 |
每秒最多 4 次完整测量，根据线缆尺寸和均匀性，降至每次测量 2 秒。 |
|
VOP |
可调整，从 -20- 到 -99-，在断电时保持不变。更换电池时，默认为 -66- |
|
测量技术 |
带 50 Ω 驱动阻抗的时间域反射计 (TDR)，6 V 最大脉冲高度 |
|
电量不足 |
当电池电压低于 4.1 V 时，电量指示器会闪烁 |
|
音频接入 |
幅度为电池电压的 80 % 时大约为 1 kHz。可变的频率和节奏。线缆条件从其它条件变为“正常-开路”时，音频特性也变化。 |
|
电缆类型 |
实际上为所有两个或更多导线 |
|
温度范围 | |
|
工作存储 |
32 °F 至 131 °F（0 °C 至 55 °C）-40 °F 至 158 °F（-40 °C 至 70°C） |
|
湿度 | |
|
操作时： |
0 % 至 80 % |
|
存放 |
0 % 至 100 % |
|
重量 |
1 磅 |
|
认证和合规 |
Conformité Européenne。符合欧盟相关条令CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1,010.1-92 CSA-C22.2 No. 1010.1B-97, UL/ANSI 3111-1 |
