优利德

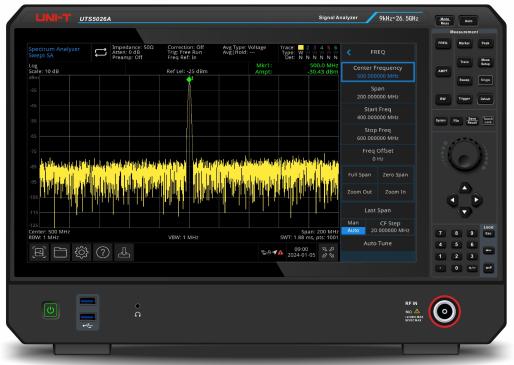

UTS5000A系列信号分析仪
UTS5000A系列信号分析仪测量范围为9kHz~13.6GHz/26.5GHz；选择性为4.1：1；拥有强大的频谱分析
和矢量分析能力；支持高级测量、EMI和Windows+，能让用户掌握被测信号全方位的动态及细节，呈现
完美的测试效果和提供更佳的解决方案。可应用于电子制造业的功能/终端/质检测试，也适用于无线通信
测量，射频微波课程，电磁兼容预扫，半导体测量等众多应用场景中。
产品特性
n 频率范围从9 kHz到最高 26.5 GHz
n 显示平均噪声电平DANL可达-163 dBm(典型值)
n 相位噪声<-107 d Bc/Hz(偏移10 kHz处,典型值)
n 扫描点数最高到100001点
n 最小分辨率带宽(RBW)1 Hz
n 支持高级一键测量(选件)
n 支持EMI预扫分析功能(选件)
n 支持模拟解调分析(选件)
n 支持矢量信号分析(选件)
n 支持实时频谱分析(选件)
n 支持I/Q分析(选件)
n 配置15.6英寸1920x1080高清电容触摸薄膜晶体管LCD显示屏
n 外围接口丰富：支持键盘、鼠标、存储、上位机、远程控制、Web控制、多设备同步、演示监控、
音频蜂鸣器等。
技术规格
规格 | ||
电源电压 | 100 至 240VAC(波动 ：±10%) | 100 至 120VAC(波动 ：±10%) |
频率 | 50/60Hz | 400Hz |
环境 | ||
温度范围 | 操作： 0℃ ~ +40℃ | |
非操作 ：-20℃ ~ +70℃ | ||
冷却方法 | 风扇强制冷却 | |
湿度范围 | 操作： +35℃以下 ≤90％相对湿度； 非操作： +35℃ ~ +40℃ ≤60％相对湿度 | |
海拔高度 | 操作： 3000 米以下； 非操作： 15,000 米以下 | |
污染等级 | 2 | |
使用环境 | 室内使用 | |
机械规格 | ||
尺寸 | 445mm×311mm×195mm (宽×高×深) | |
重量 | 约 11kg | |
调整间隔期 | 建议校准间隔期为一年 | |
法规标准 | ||
电磁兼容 | 符合 EMC 指令(2014/30/Eu),符合或者优于 IEC 61326-1:2021/EN61326-1:2021,IEC 61326-2-1:2021/EN61326-2-1:2021 | |
传导骚扰 | CISPR 11/EN 55011 | CLASS B group 1,150kHz-30MHz |
辐射骚扰 | CISPR 11/EN 55011 | CLASS B group 1,30MHz-1GHz |
静电放电(ESD) | IEC 61000-4-2/EN 61000-4-2 | 4.0 kV(接触),8.0 kV(空气) |
射频电磁场抗扰度 |
IEC 61000-4-3/EN 61000-4-3 |
0V/m(80 MHz to 1 GHz); 3V/m(1.4 GHz to 2 GHz); 1V/m(2.0 GHz to 2.7GHz |
电快速瞬变脉冲群 (EFT) | IEC 61000-4-4/EN 61000-4-4 | 2kV(AC 输入端口) |
浪涌 | IEC 61000-4-5/EN 61000-4-5 | 1kV(火线到零线) 2kV(火/零线到地) |
射频连续传导抗扰度 | IEC 61000-4-6/EN 61000-4-6 | 3V,0.15-80MHz |
电压暂降与短时中断 |
IEC 61000-4-11/EN 61000-4-11 | 电压暂降： 0%UT during 1cycle 40%UT during 10/12 cycles; 70%UT during 25/30 cycles 短时中断： 0%UT during 250/300 cycles
|
安全规范 | ||
EN 61010-1:2010+A1:2019 EN IEC61010-2-030:2021+A11:2021 BS EN61010-1:2010+A1:2019 BS EN IEC61010-2-030:2021+A11:2021 UL 61010-1:2012 Ed.3+ R:19 Jul2019 UL 61010-2-030:2018 Ed.2 CSA C22.2#61010-1:2012 Ed.3+u1;u2;A1 CSA C22.2#61010-2-030:2018 Ed.2 | ||
