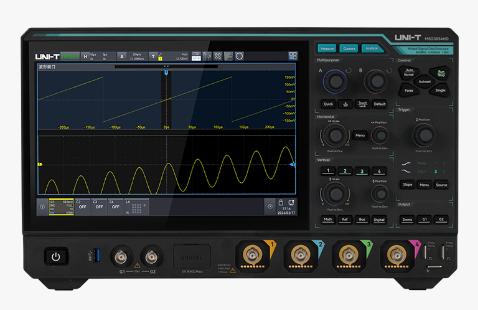

MSO3000HD系列高分辨率示波器


MSO3000HD是一款集成了4信号通道，16通道逻辑分析仪和2通道任意波形发生器的高分辨示波器。配备了

R12™12bit分辨率的ADC，可通过ERES增强分辨率至16bit，其最大采样率为2.5GSa/s，存储深度为500Mpts，

波形捕获率为1,500,000wfms/s，依此可确保高质量的波形分析。MSO3000HD支持11种触发事件，12种协议

数据，还可通过WebServer实现远程操控，适用于医疗、低功耗设备、集成电路、高精度电源、电力、汽车

电子等领域的各种测试和分析任务，是一款功能全、性能强大的仪器设备。

产品特点

● 模拟通道带宽：500MHz/350MHz/200MHz

● 模拟通道*4 + Gen*2 + LA*16

● 实时采样率高达2.5GSa/s

● 最高存储深度达500Mpts

● 波形捕获率1,500,000wfms/s

● 分辨率12bit(ADC)+ 4bit(ERES)

● 实时频谱、探头自识别、时间趋势图、直方图

● 数学:基本波形代数，FFT，高级公式编辑器

● 内置50MHz双通道函数波形任意发生器（选配）*

● 14种电源分析（选配）*、12种协议解码和分析（选配）*

● 10.1 英寸触控屏

● 丰富的接口：USB 3.0 Host *3、USB 3.0 Device、LAN(千兆)、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出、Gen *2、HDMI、10MHz Ref in/Out、WiFi

● 支持WebServer兼容多平台远程操控

技术指标

型号	MSO3054HD	MSO3034HD	MSO3024HD
带宽	500MHz	350MHz	200MHz
上升时间	≤0.75ns	≤1.00ns	≤1.80ns
垂直分辨率	12bit(ADC)+4bit(ERES)
波形捕获率	500,000wfms/s
	1.500,000wfms/s(顺序模式)
实时采样率	模拟通道:2.5GSa/s(交织模式),1.25GSa/s(非交织模式)数字通道:1.25GSa/s;
存储深度	最大500Mpts
通道数	模拟通道4+LA16+Gen*2
单位	W、A、V和U,默认为:V
通道隔离度	直流至最大带宽：>40 dB
数字通道最大采样率	1.25GSa/s
数字通道存储深度	500Mpts
触发	区域触发、边沿触发、欠幅脉冲触发、超幅脉冲触发、第N边沿触发、延迟触发、超时触发、持续时间、建立/保持、脉宽触发、斜率触发、视频触发、码型触发、RS232/UART触发、 I2C触发、SPI触发、CAN触发、CAN-FD、LIN、FlexRay、I2S、MIL-STD-1553B、SENT、 ARINC 429
串行解码	RS232/UART、I2C、SPI、CAN、CAN-FD、LIN、FlexRay、Audio、MIL-STD-1553B、SENT、 ARINC 429、Manchester
并行解码	最高18位并行总线解码，支持2模拟通道和16数字通道组合，支持自定义时钟设置
信号源	双通道,50MHz,250MSa/s
电能质量分析	电源抑制比、开关损耗、闭环控制响应分析、安全工作区、电能质量评估、调制分析、电流谐波检测、稳定导通电阻、浪涌电流分析功能、转换速率、输出纹波、启动/关闭时间、瞬态响应、功率效率
接口	USB 3.0 Host 3、USB 3.0 Device、LAN (千兆) 、EXT Trig、AUX Out(Trig Out\Pass/Fail)输出、 Gen2、HDMI、10MHz Ref In/Out、WIFI

基本参数

电源电压	100V～240VAC（波动：±10%），50Hz/60Hz 100V～120VAC（波动：±10%），400Hz
屏幕尺寸	10.1英寸多点触控电容屏
机身重量	3.56kg
机身尺寸(W×H×D)	361mm×209mm×106mm
