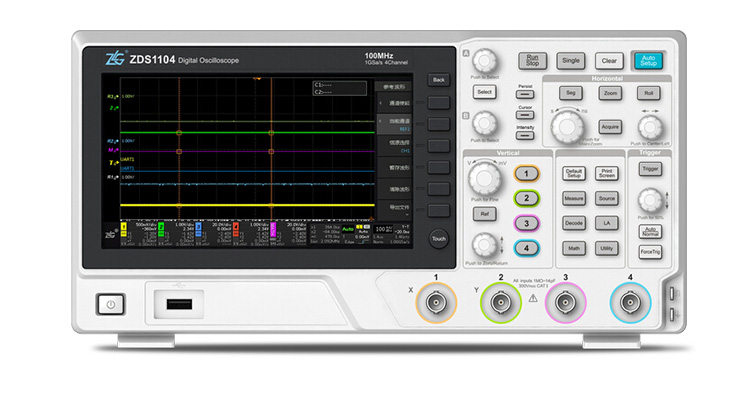

ZDS1000系列示波器
ZDS1000系列
"小而美"的基础研发型示波器
型号 |
模拟带宽 |
通道数 |
采样率 |
存储深度 |
波形刷新率 |
解码种类 |
FFT点数 |
测量统计项 |
屏幕 |
ZDS1104 |
100M |
4 |
1G |
28M |
50kwfm/s |
17种 |
100K |
51种 |
7寸触摸 |
ZDS1074 |
70M |
4 |
1G |
28M |
50kwfm/s |
17种 |
100K |
51种 |
7寸触摸 |

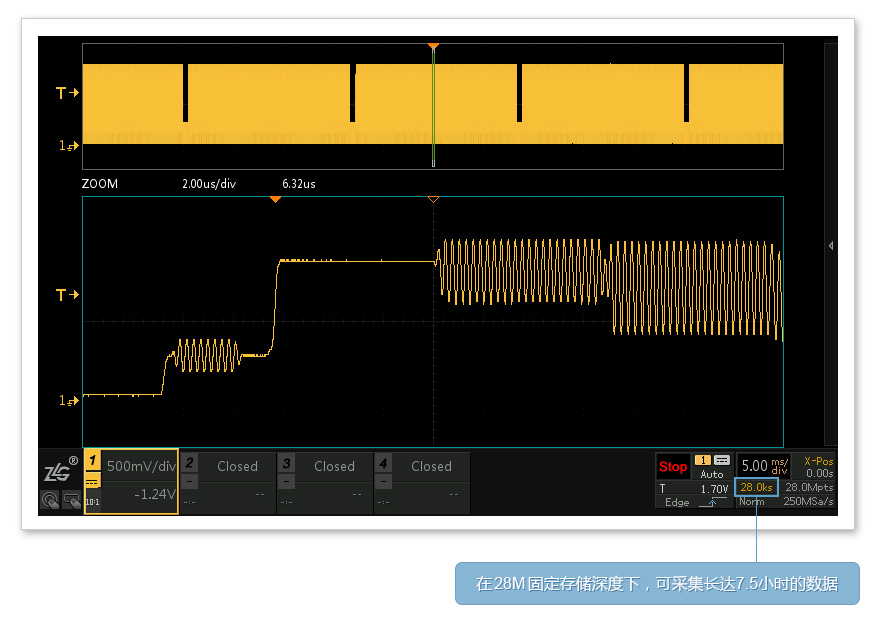

海量存储、缩放自如
只有存储深度足够,示波器的采样率才能充分发挥,观察到的波形也更加真实、细腻。ZDS1104示波器标配28M
存储深度,您可以在1K采样率下轻松观测7.5小时的波形!
协议解码、信手拈来
协议信号调试不只要关注波形质量,更要关注波形对应数据,而协议解码功能往往作为示波器的付费选配功能。ZDS1104示波器史无前例地免费标配了UART、 SPI、 I2C、 USB、 PS/2、 DALI、 Wiegand、 1-Wire、
DS18B20、 HDQ、 SD_SPI、 SD_SD、 Manchester、Diff-Manche、 Miller、 DHT11、 SHT11
共17种协议解码

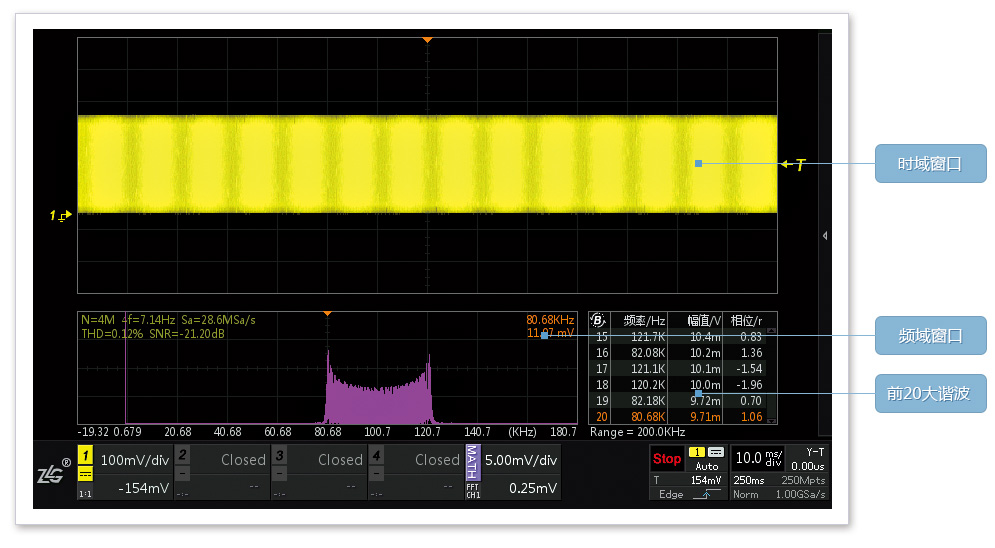

信号频谱,洞察秋毫
FFT功能在定位电路中的干扰噪声来源尤为重要,但离开了充足的FFT分析频点支持,FFT的分析结果往往毫无意义。ZDS1104示波器首次将基础型示波器的FFT分析点数提升为100K,在1G采样率的情况下,频谱分辨率仍能精确到10KHz。

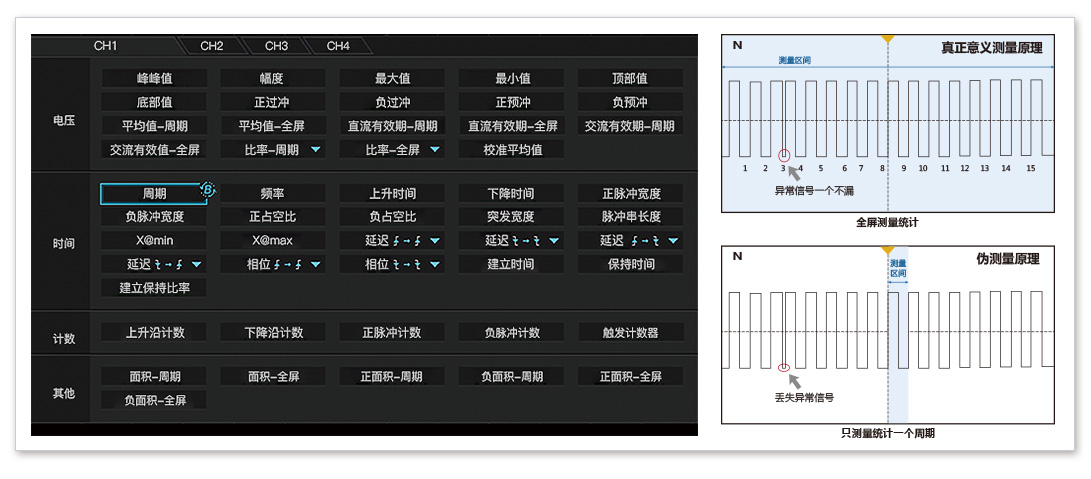

参数测量、应有尽有
不同于传统示波器只测一个周期,或通过抽样减少数据量再测量的模式,ZDS1104示波器通过FPGA全硬件并行处理,
基于原始采样率和28Mpts全存储深度,对每一帧波形每一周期进行测量统计,测试项目可达51种,
并且支持24种参数同时显示。
