仿真器

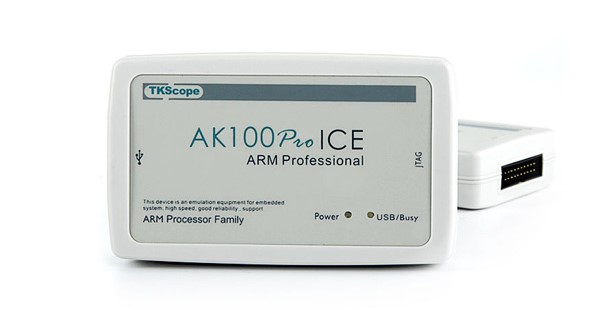

AK100系列 ARM专业版仿真器，支持ARM7、ARM9、ARM11、Cortex-M0 / M0+ / M1 / M3 / M4 / A5 / A8 / A9 / R4、XSCALE等内核的全系列仿真，包括Thumb模式。

ARM的绝佳伴侣，不二之选

AK100系列仿真器支持ARM全系列内核，支持所有主流IDE环境，优异的性能和后续不断升级等特点，使得其成为ARM开发调试与量产烧写工具的不二之选！

完美支持外部Flash编程

拥有成熟的先进仿真技术，使得AK系列仿真器既可以对MCU片内Flash进行烧录，也可以对片外各种Flash进行烧录。主流的NAND Flash、Nor Flash、SPI Flash，AK100pro都能轻松搞定。不再需要通过启动代码敲命令行去烧录片外Flash，只需要一个AK100pro和鼠标的几次轻松点击即可完成。原来，片外Flash烧录也可以这么简单。

多核联调，紧跟业界发展步伐

AK100系列仿真器采用业界领先的ARM多核仿真技术，完美支持多核调试。只要按照菊花链方式连接，无论是同一芯片集成多核，还是多个芯片互联，只需一台AK100系列仿真器即可进行多核调试。

详细特点

支持全系列ARM内核仿真，ARM7、ARM9、ARM11、Cortex-M0 / M0+ / M1 / M3 / M4 / A5 / A8 / A9 / R4、XSCALE 等，包括Thumb模式。

支持Cortex-M0 / M0+ / M1 / M3 / M4 / A5 / A8 / A9 / R4内核串行调试（SWD）模式。

无缝嵌接多种主流IDE环境，TKStudio / Keil / ADS / IAR / RVDS / Eclispe / GDB等。

支持片内Flash在线编程/调试，提供每种芯片对应的Flash编程算法文件。

完善的Flash配置编程功能，直观的图形化界面，方便用户调试和生产。

支持片外Flash在线编程/调试，提供过千种常用的Flash器件编程算法文件。

支持NOR/NAND/SPI等多种接口类型的外部Flash编程/调试。

支持用户自行添加Flash编程算法文件。

具备单独烧写Flash的独立软件，提高生产效率。

支持无限制的RAM断点调试。

支持无限制的Flash断点调试，突破硬件断点数量的限制。

采用同步Flash技术，无限制Flash断点快速刷新，调试速度如同RAM中一样，方便快捷。

支持动态断点，可在运行中任意设置/取消断点。

同时支持程序断点和数据断点，便于用户准确跟踪复杂程序的运行。

快速单步程序运行，最大180步/秒。

保证最快最稳定的调试主频变化的目标系统。

内置特殊调试算法，可靠调试处于非法状态的ARM内核。

支持菊花链链接的多内核仿真。

基于芯片的设计理念，为数百种芯片提供完善的初始化文件。

内置全面的初始化文件解释执行器，可在复位前后/运行前后/Flash下载前后进行灵活的系统设置，包括寄存器设置/ARM初始化/时钟设置/延时/信息提示等操作。

无限制Flash断点，想停哪就哪

AK100系列仿真器采用业界领先的ARM多核仿真技术，完美支持多核调试。只要按照菊花链方式连接，无论是同一芯片集成多核，还是多个芯片互联，只需一台AK100系列仿真器即可进行多核调试。
