4通道在线编程器

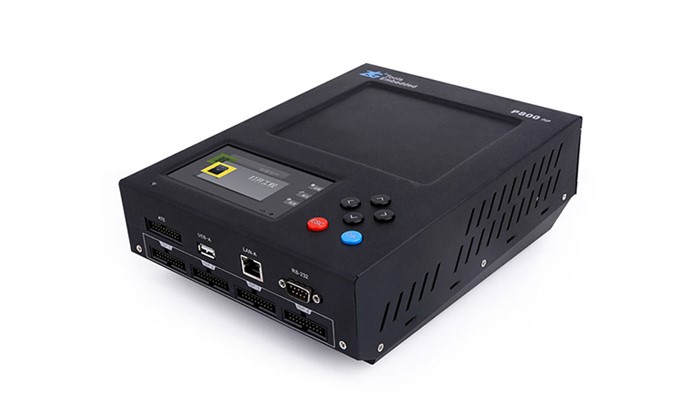

P800-ISP是一款量产型在线编程器,提供4个在线编程通道,满足4个目标板同步/异步编程。一台编程器相当于一台小电脑,可实现完全脱离电脑,方便用户携带到现场烧写。提供20Pin ISP接口,支持JTAG/SWD/UART等下载模式。支持数十个厂商的上万种MCU的在线烧写,如ARM7、ARM9、ARM11、Cortex-Mx系列、XSCALE等。
彻底摆脱电脑,全脱机烧写
完全脱离电脑操作。4.3寸真彩TFT液晶屏,方便用户携带到现场调试。
烧录效率快速提升
以烧写LPC1766芯片为例,整片烧写大概需要10s,一个小时产能约360*4=1440片,相当于一台自动烧录机!
创新的云烧录,杜绝代码泄露
在投入巨大的研发成本后,如何才能保证设计出来的产品不被第三方任意复制?云烧录系统有效地解决了工程加密和工程管理的问题。研发人员只需将加密工程提交到云端(服务器),只有被授权人才能打开加密工程,授权人仍可随时通过服务器,实时跟踪烧录状况,进而掌握整个产品的生产流程!
自动上下电检测,异步操作效率高
自动上下电检测,4通道异步烧写,操作员只需给目标板上下电就可实现烧写流程,无需操作软件和按钮。让生产流程极大的简化,生产线效率迅速提高!
海量的IC支持,提供及时的时序升级
依靠着与各大厂商的良好关系,现已支持了各种厂商的MCU,并且能够准确、及时的提供各种新芯片的编程支持,最大化满足客户的需求。
烧录速度表
类型 | 厂商 | 型号 | 芯片大小 | 烧写文件大小 | 擦、编、校共耗时 |
---|---|---|---|---|---|
MCU | NXP | LPC1114 | 32KB | 32KB | 3.90 s |
MCU | TI | TM4C123GH6PM | 256KB | 256KB | 9.55 s |
MCU | RENESAS | R5F21258 | 64KB | 64KB | 20 s |
接口介绍
正面接口 | 背面接口 |
---|---|
ATE接口:用于外部自动机和编程器之间的通信 | SD卡接口:用于插SD卡 |
USB Host:外接鼠标、键盘、U盘、USB条码枪 | USB Device:用于联机 |
网口:用于联网、远程管理等 | 网口:用于联网、远程管理等 |
RS-232接口:外接扫描枪和外部自动机通信 | 电源接口:DC 12V / 2A |
ISP接口:支持JTAG、SWD、UART 、SPI、BDM、C2等下载方式 | 接地孔:用于ESD放电 |
