Nano型ZigBee无线模块

系列型号:AW516X

AW516x是广州致远电子基于NXP JN5168无线微控制器开发的一系列低功耗、高性价比的ZigBee模块,并提供一个完整的基于IEEE802.15.4标准ISM频段的应用集成方案。

产品经过系列权威射频仪器的检验和认证,并结合多年的市场经验和该行业用户的实际需求,将无线产品极复杂的通讯协议集成到内置的MCU中,化繁为简,大幅简化无线产品复杂的开发过程,使您的产品以更低的成本快速投入市场,由于超小的体积和超低功耗设计,在各种智能设备中得到广泛应用。



工艺再次迎战,性能再度登峰

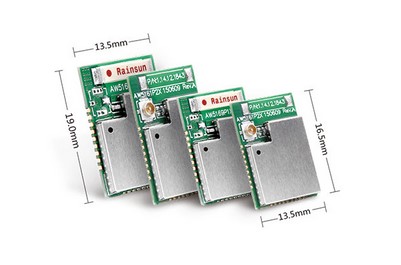

ZLG工程师梦寐以求的目标,无非紧跟智能单品的脚步,通过技术的不断改良,采用更小巧的器件,0.6mm高硬度超薄PCB,加以高精度的贴片工艺,使产品性能更加强劲,体积却压缩了48.7%

卓越的产品不仅仅在于对性能的追求,而始于对工艺的改变。。。

NXP恩智浦高性能无线微控制器

muRata全机身村田元器件打造

Rainsun高品质板载天线

Agilent安捷伦系列射频仪器精准检测

无线网络透传协议,赋其灵魂

由于无线协议的复杂性,往往用户自行开发会问题频现,致远结合多年的市场经验和该行业用户的实际需求,将用户80%的实际应用需求,90%的协议研发耗时,提炼成两套实用型组网透传协议100%的呈现给客户。



协议特点

设备启动速度、响应速度、数据传输效率出众

网络容量终端节点数真正达到65535

终端节点功耗低至100nA,低于目前100%ZigBee模块

支持多级中继功能

网络具备自调整、自修复等特性

支持多路远程IO和远程AD

支持短地址功能,可随用户应用自由修改

具有更大的链路预算

协议特点

专用于终端节点有能耗要求(休眠)且能被控制的应用;

最大节点容量为50个;

终端节点休眠功耗低至700nA

支持多级中继功能;

模块收到无线信号时,支持输出信号脉冲,可用于唤醒主MCU

持数据到达保障机制;

健壮的FastZigBee组网协议

模块搭载健壮的组网透传协议,可构建多种型态的网络拓扑结构,其最大的特点是实用性极强、传输效率高、性能可靠稳定、二次开发简单、工程布网灵活。

透明传输

FastZigBee采用全透明传输方式:即发送方发送的数据和接收方接收的数据内容和长度完全一致,相当于一段无形的传输线。

透明传输的优势在于,用户可以在这基础上,创建自己需要的协议格式,使用户不局限于固定使用第三方协议。

细节方能“致远”

AW516x系列模块通过各类精密仪器的射频参数测试调整,保证了射频收发电路的最优匹配,实测大功率模块最大通信距离超过2Km



休眠功耗低至100nA

击败当前100%ZigBee模块,模块非常适用于对功耗有较高要求的场合。



纯串口操作    让设计更简单

模块采用UART串口作为用户MCU控制及透传接口,完全等同于将用户MCU串口无线化。



支持多路远程IO/AD/PWM

模块提供多路IOADPWM供用户使用,并且可通过无线方式对其进行远程读取和设置,对于部分较简单的应用场合,无需外加MCU即可对实现需要的功能。



支持多行业无线协议栈

AW516x系列ZigBee无线模块不仅支持现成免费的FastZigBee组网协议,同时支持用户基于标准的ZigBee协议栈进行二次开发。

由于ZigBee组网协议的复杂性,不建议对协议栈无深入了解的用户自行二次开发。



软件参数配置    0代码实现组网

AW516x所有参数均可通过专用的ZigBee配置工具配置,无需敲代码,轻松实现ZigBee无线组网通信。



射频模拟实验室,无线通信产品的质量保证
