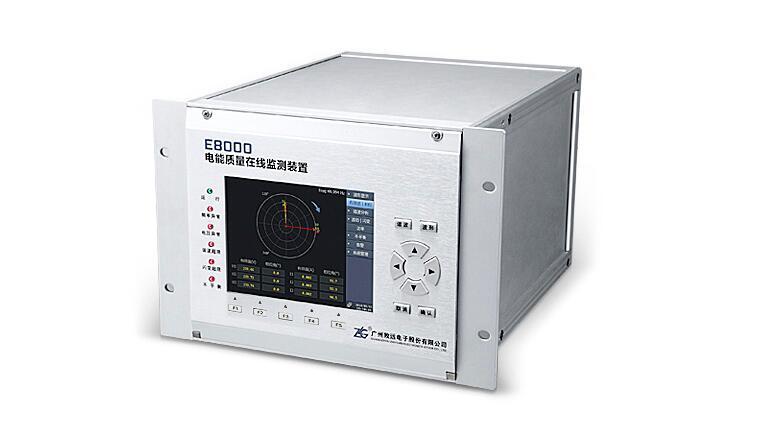

电能质量在线监测装置

E8000电能质量在线监测装置是我司通过多年的技术积累，推出的具有完全自主知识产权的在线式电能质量监测产品。E8000通过了开普实验室型式试验认证和IEC61850 规约一致性实验认证，精度完全符合IEC61000-4-30A 级标准。目前已通过广东、广西等地电科院的入网检测，广泛应用于全国各地各级变电站、高耗能企业对现场电能质量的监测与分析。

标准支持：IEC61000-4-30 A级标准/IEC61000-4-7谐波测量/EC61000-4-15闪变测量/行业领先测量精度0.1%

常用功能

原始波形显示与测量

监测被测信号50 次谐波分量，包括1~50 各次谐波畸变率、 总谐波畸变率、谐波相角、间谐波，满足国标GB/T 14549 和 IEC 61000-4-7 对公用电网谐波的测试要求。

闪变分析

公共供电点电压因冲击性功率负荷（如炼钢电弧炉，电弧焊机等）引起的电压快速变化而导致的闪变效应，容易使人眼疲劳、不舒服，甚至情绪烦躁。E8000系列电能质量在线监测装置具有电压闪变监测功能，符合GB/T 12326-2008标准。

电压波动与故障录波

E8000电能质量在线监测装置能捕捉所有电压电流 通道的波形，分析干扰源。谐波分量超标、畸变率超标、电压有 效值超标、短路故障等均可启动电压波形与故障录波记录，从而 捕捉电压波形细微的变化。

分量测量及电压不平衡度分析

E8000电能质量在线监测装置可测量电压电流的不 平衡度及零序、正序、负序的幅值和相位，显示电压电流的相位图。

电力系统频率波动监测及记录

E8000电能质量在线监测装置频率测量精度为 0.001Hz，频率范围从42.5Hz 连续到57.5Hz，在线监测电力系 统频率，频率越限可及时报警及记录。

电能质量超标计量

E8000电能质量在线监测装置可以连续不间断监视 电能质量是否符合相关标准，通过软件可设置不同的超标条件， 启动超标电能参数统计并记录对应超标量，时间分辨率达1ms。

特色功能

企业级电能质量监测系统

企业级电能质量监测系统适合监测点数量较少的中小型企业进行电能质量监测，帮助企业全方位记录电能参数，便于发现电能质量问题，为电能质量治理提供数据基础；电能质量监测系统可捕捉电网系统中各类电能异常事件，分析事件对系统设备的影响，确保安全生产，降低企业管理成本，提高生产效率。

3G无线电能质量监测方案

目前针对部分钢铁、冶金、化工等工业企业，由于专用光纤网络铺设成本高、实施周期长，致远电子采用基于3G技术和虚拟专用网VPN无线监测方案，将各监测点的数据安全上送到PQS子站系统，管理人员可通过web远程查看和管理电能质量系统。

无线方案的详细实施方案：http://www.zlg.cn/pq/wpq.php

支持标准化数据格式

PQDIF

IEEE 1159 规定的一种通用标准的数据交换格式PQDIF（Power Quality Data Interchange Format），该标准提供一个公共的数据交换平台，使设备提供商和软件提 供商之间的数据能够相互导入、导出、互相使用。

Comtrade

Comtrade(IEEE Std C37.111-1999，IEEE Standard Common Format for Transient Data Exchange) 是IEEE 标准电力系统暂态数据交换格式，该标准 为电力系统或电力系统模型采集到的暂态波形和事件数据定义了一种格式。

测量精度高

E8000测量精度达到IEC61000-4-30A 级标准，完全符合国家标准要求

GB/T 15945-2008 电能质量电力系统频率偏差

GB/T 12326-2008 电能质量电压波动和闪变

GB/T 14549-93 电能质量公用电网谐波

GB/T 15543-2008 电能质量三相电压不平衡

行业标准

完全符合《光伏发电站接入电力系统技术规定》（GB/T19964-2012）

完全符合《光伏发电站电能质量检测技术规程》（NB/T32006-2013）

严格符合《风力发电机组电能质量测量和评估方法》（GB/T20320-2013）

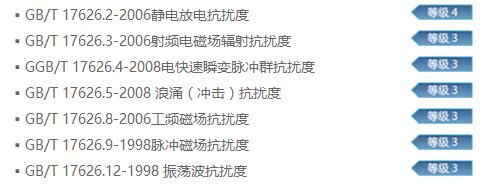

EMC性能

我司拥有国际上先进的电磁兼容测试系统，设备来自EMTEST、HAEFELY、Agilent、Schaffner 等品牌，在国内同行中处于领先地位， 确保产品在EMC 性能上可以通过GB 相关等级测试。
