电能质量分析仪

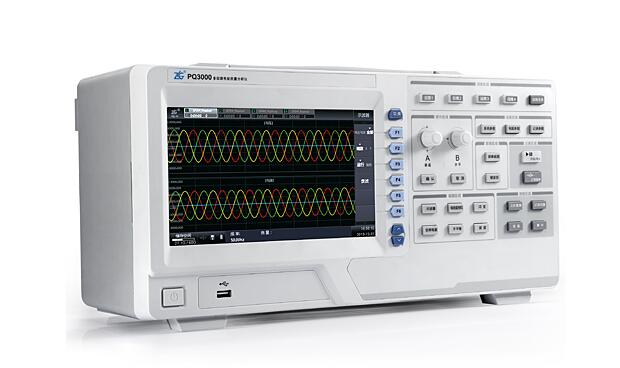

PQ3000 便携式多回路电能质量分析仪是全球首款长时间录波电能质量分析仪，推出的专门面向变电站巡检人员的测量设备。 PQ3000 便携式多回路电能质量分析仪同时测量4回路电压及电流，内置60G固态硬盘，确保巡检人员去一次变电站现场，即可完成所有需要巡检线路的测量。

标准支持：IEC61000-4-30 A级标准/IEC61000-4-7谐波测量/EC61000-4-15闪变测量/行业领先测量精度0.1%

核心技术指标

4回路同步测量，16个电压通道，16个电流通道

基本功能有V/A/Hz、功率、暂降、暂升、谐波、波动与闪变、不平衡、事件波形捕获

每周波采样1024点，测试精度达到IEC6100-4-30 A级标准

分析谐波次数可达到50次

可在本地或PC端进行生成符合GB的统计报表

属于国际同行业最早完全按照最新IEC规定的功率算法计算的领先产品

支持50Hz频率标准运算

针对不同行业支持多种录波功能

超大容量存储（60G），支持长时间的数据记录

9英寸，800x480分辨率高清显示屏

谐波分析

谐波分析测量将原始采样点进行DFT 处理，然后根据IEC61000-4-7 的规范计算出相应结果，并以柱状图以及表格图方式显示。

有效值相位显示

PQ3000 能够实时查看各回路电压、电流的有效值以及相位数据，同时支持表格图和趋势图两种方式来显示。

原始波形显示与测量

PQ3000 能够实时显示前端采样所得电压、电流波形，支持波形的放大和缩小操作，支持针对波形的横向和纵向测量操作。

报表实时查看并导出

PQ3000 记录结束后，能够实时生成符合GB 报表（含各数据项的CP95 值），支持实时查看以及实时导出。

记录数据显示与回查

PQ3000 便携式多回路电能质量分析仪，支持长时间功能丰富的的数据记录功能。记录开始前，可以选择需要记录的回路以及配置。记录 的过程中，可以实时查看各数据项的记录趋势。记录结束后，可以对记录所得的数据进行历史回查。

事件显示与回查

在记录的过程中，可以实时查看发生的稳态事件和暂态事件。记录结束后，仍可以进行事件回查，包括查看稳态事件发生时的现场数据， 以及暂态事件发生时的波形情况。
