CAN数据采集模块

NDAM是全新一代基于网络通讯的刀片式数据采集控制系统。采用积木化结构，简单、灵活，通讯模块和各种数据采集控制模块自由组合，应对各种现场应用。

NDAM的模块分为通讯模块和采集模块两大类。

NDAM-9020为NDAM系列中的CANOPEN通讯模块，作为一个标准的从站模块。内部已经集成了CANopen从站协议栈代码，不需要用户进行二次开发。在默认情况下，CANopen从站启用预定义连接，并支持参数存储。

用户只需要将NDAM-9020与若干个采集模块拼接，组成一套网站的采集设备，然后通过配置软件将数据采集模块的资源映射到CANopen相关的PDO地址上即可立即成为标准的CANopen数据采集终端。并且可以照此生成EDS文件。

注意：NDAM模块不可带电拆装，必须要使用导轨安装后才能上电。

所有采集模块均可生成标准的EDS文件

致远电子是为CIA协会成员，产品中的CANopen协议完全符合CIA规范，通过了一致性测试软件认证。所有组合的采集模块均可生成标准的EDS文件。

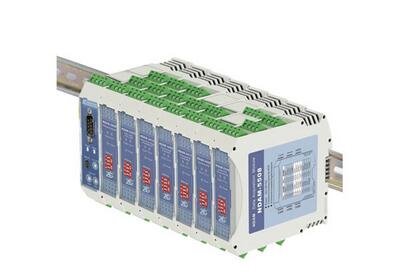

可以和任意1-8个采集模块组合成为采集终端

NDAM-9020模块可以和任意1-8个采集模块组合成为采集终端，满足不同客户需求。

支持CANopen定义的所有波特率

NDAM-9020支持CANopen定义的所有波特率（10kbps 20kbps 50kbps 100kbps 125kbps 250kbps 500kbps 800kbps 1000kbps），可通过拨码开关设置波特率和节点地址（1~127）；

CANopen接口为CIA规范的DB9接头，为了用户方便接线，产品包装中特配置了TEZ-C01转接头，将DB9转接为方便接线的端子。

一款使用简单方便的CANopen从站通讯模块

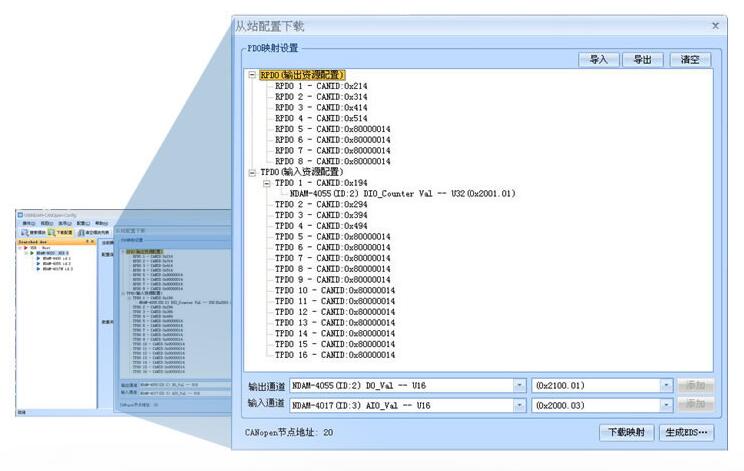

NDAM-9020通信模块是一款使用简单方便的CANopen从站通讯模块，模块内部已经固化了CANopen从站协议栈，使用致远电子的USBNDAMUtility通过NDAM-9020的USB配置口，可以非常方便地修改采集模块的配置参数，并且能将采集模块的资源映射到CANopen的PDO上，最终生成EDS文件供操作主站使用，如下图所示：

稳定可靠，应用广泛

NDAM CANopen采集模块，经过严酷的实践验证，稳定可靠，目前已经广泛应用于汽车仿真、电机测试、变频器、地铁闸机、风力发电等场合。

强大的USBNDAMUtility配置软件

1.使用PC机USB口插入已经组合好采集模块的NDAM-9020其 USB口中，然后搜索模块；

2.获取信息后，可以配置采集模块的运行参数；

3.然后通过下载配置，将采集模块的资源映射到CANopen的PDO上；

4.最后可下载映射生效，并且生成EDS文件供操作主站使用。
