CAN网络拓展与保护
致远电子CAN隔离网桥中继器集线器系列，具有2个或者4个电气隔离的CAN总线接口，能实现CAN-bus网络的中继功能，能将不同速率的CAN网络之间的数据存储转发。主要应用如下：
（1）使用该系列产品可达到增加负载节点和延长通信距离的作用，实现网络中继扩容的功能；
（2）可独立任意配置每个通道的通讯波特率，实现不同通信波特率的CAN网络互联；
（3）该系列产品具有强大的ID过滤转换和数据转换功能，精确的验收ID配置使CAN总线的负荷降到最低。或者变化特定的ID和数据，实现去除干扰数据和区别不同设备的目标；
（4）具有强大的抗干扰能力，当用户的设备CAN受到强干扰导致死机或者损坏，接上该系列产品后，可以隔离干扰保护设备正常运行。
稳定可靠，应用广泛
致远电子CAN隔离网桥中继器集线器系列产品均经过严酷的实践验证，稳定可靠，目前已经广泛应用于高速铁路、地铁、煤矿、医疗、航空航天、楼宇安防、电梯控制等场合，用于延长距离，改变拓扑结构，隔离干扰。
2500VDC电气隔离CAN接口
2500VDC电气隔离CAN接口，静电等级接触放电±8KV，帮您有效隔离干扰；
每个通道的CAN波特率都可编程任意设置
每个通道的CAN波特率都可编程任意设置，范围在5Kbps～1Mbps之间
可无限级联，实现超远距离通讯
强大的路由与ID过滤功能，能有效控制总线负载
CANBridge+特色功能——ID与数据转换功能
CAN协议完全符合CAN 2.0B规范
CAN协议完全符合CAN 2.0B规范，兼容CAN 2.0A，符合ISO 11898-1/2/3
CANBridge是西门子安防系统推荐产品
配置软件
1.CANBridge配置，只需设置正确两个通道的波特率即可，滤波设置只是在必要时才使用，如图所示为某100kbps的总线从50m延长到100米，并且只允许ID为0x001~0x005的报文通过的案例；
2.CANBridge+具有帧映射功能，单路最大可设置64条。在某些特殊场合，需要把接收到的ID转换成其他ID，或者把数据部分进行转换，利用帧映射功能可方便地改变帧ID和数据；

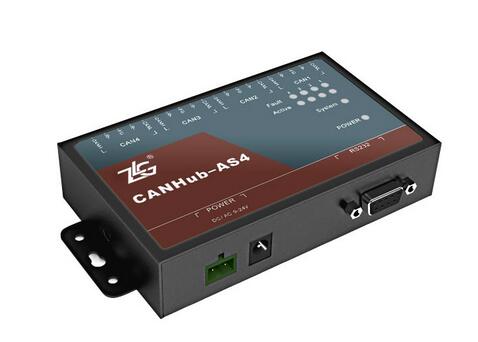

3.CANHub-AS4配置，只需设置正确四个通道的波特率和路由即可，滤波设置只是在必要时才使用。如图所示，为主机接入CAN1转发到CAN2，CAN3，CAN4的案例，可见CAN2，CAN3，CAN4的报文只能转发给CAN1，而不会转发给其他路，这样可以大大降低无效数据被转发的数量，提高了总线利用率；
4.使用配置软件还可以监控每路的CAN运行状态，可实时获取总线的错误状况，便于现场人员判断故障原因。
