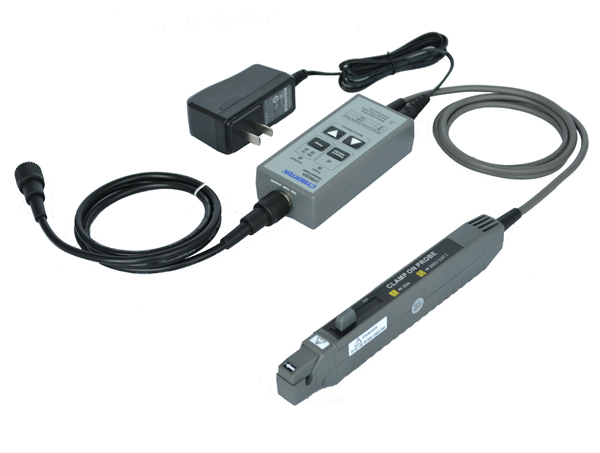

CP8030B/H体积轻巧,可在当前拥挤的电路板中使用自如;小型钳夹可以在紧张的空间中探测电流,同时仍能夹住直径达5mm的导线;可以测量30A的连续电流和50A的峰值电流,CP8030B提供50MHz的带宽,CP8030H提供100MHz带宽;探头具有30A (10X)和5A (1X)两个量程可选择,5A (1X)量程特别适用于小电流测量,分辨率高达1mA。
型号 | CP8030B |
带宽(-3dB) | DC-50MHz(图1) |
上升时间 | 7ns or less |
连续电流最大值 | 30Arms (随频率上升而下降,图2) |
峰值电流 | 50A |
量程 | 5A | 1X衰减 |
30A | 10X衰减 |
过流报警值 | 5A | ≥5A |
30A | ≥50A |
电流 传输比 | 5A | 1V/A |
30A | 0.1V/A |
分辨率 | 5A | 1mA |
30A | 10mA |
精度 (DC,45-66Hz,最大连续电流) | 5A | ±1%±1mA |
30A | ±1%±10mA |
输入阻抗 | 参考图3 |
供电方式 | DC 12V/1.2A(标配适配器) |
最大绝缘线电压 | 300V CAT I |
安全符合标准 | IEC61010-1: 2010 IEC61010-2-32: 2012 EN61010-1: 2010 EN61010-2-32: 2012 |
