CP8000A系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。CP8000A系列电流探头常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等产品的设计和测试应用中。

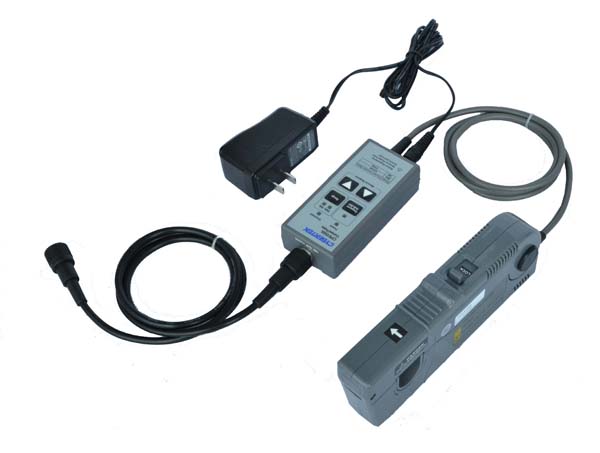

CP8150A钳口可夹住直径达20mm的导线，适用于大电流应用场合；可以测量150A的连续电流和300A的峰值电流，提供了12MHz的带宽；探头具有150A (100X)和30A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。
|
型号 |
CP8150A |
|
带宽(-3dB) |
DC-12MHz(图4) |
|
上升时间 |
29ns or less |
|
连续电流最大值 |
150Arms
(随频率上升而下降,图5) |
|
峰值电流 |
300A |
|
量程 |
30A |
10X衰减 |
|
150A |
100X衰减 |
|
过流报警值 |
30A |
≥30A |
|
150A |
≥300A |
|
电流
传输比 |
30A |
0.1V/A |
|
150A |
0.01V/A |
|
分辨率 |
30A |
5mA |
|
150A |
50mA |
|
精度
(DC,45-66Hz，最大连续电流) |
30A |
±1%±10mA |
|
150A |
±1%±100mA |
|
输入阻抗 |
参考图6 |
|
供电方式 |
DC 12V/1.2A（标配适配器） |
|
最大绝缘线电压 |
600V CATII
300V CATIII |
|
安全符合标准 |
IEC61010-1: 2010 IEC61010-2-32: 2012
EN61010-1: 2010 EN61010-2-32: 2012 |
图4 CP8150A幅频曲线
图5 CP8150A最大测量电流VS频率曲线
图6 CP8150A输入阻抗VS频率曲线
