电流探头
CP8000A系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，在电流测量量程范围内，精度高达1%，满足大部分测试领域的需要；两个量程可供选择，方便小电流测量；自动消磁调零功能，使用方便；声光过流报警功能，提醒量程切换；电子轻触式按键设计，使用寿命更长；标准的BNC输出接口，可匹配任何厂家示波器。CP8000A系列电流探头常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等产品的设计和测试应用中。

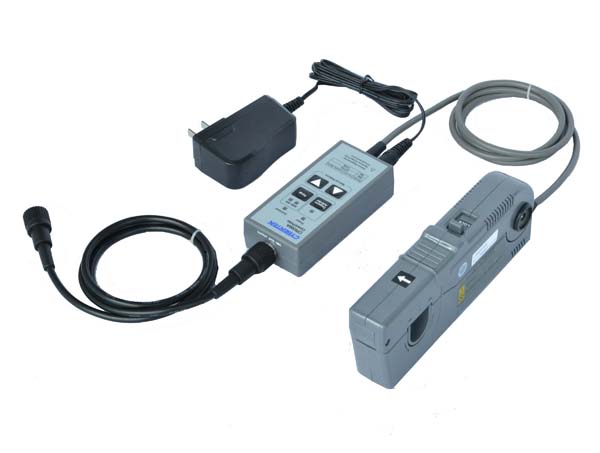

CP8300A钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量300A的连续电流和500A的峰值电流，提供了6MHz的带宽；探头具有300A (100X)和50A (10X)两个量程可选择，10X量程用于小电流测量，分辨率高达10mA。
型号 | CP8300A | |
带宽(-3dB) | DC-6MHz(图7) | |
上升时间 | 58ns or less | |
连续电流最大值 | 300Arms (随频率上升而下降,图8) | |
峰值电流 | 500A | |
量程 | 50A | 10X衰减 |
300A | 100X衰减 | |
过流报警值 | 50A | ≥50A |
300A | ≥500A | |
电流 传输比 | 50A | 0.1V/A |
300A | 0.01V/A | |
分辨率 | 50A | 5mA |
300A | 50mA | |
精度 (DC,45-66Hz，最大连续电流) | 50A | ±1%±10mA |
300A | ±1%±100mA | |
输入阻抗 | 参考图9 | |
供电方式 | DC 12V/1.2A（标配适配器） | |
最大绝缘线电压 | 600V CATII 300V CATIII | |
安全符合标准 | IEC61010-1: 2010 IEC61010-2-32: 2012 EN61010-1: 2010 EN61010-2-32: 2012 | |
