电流探头

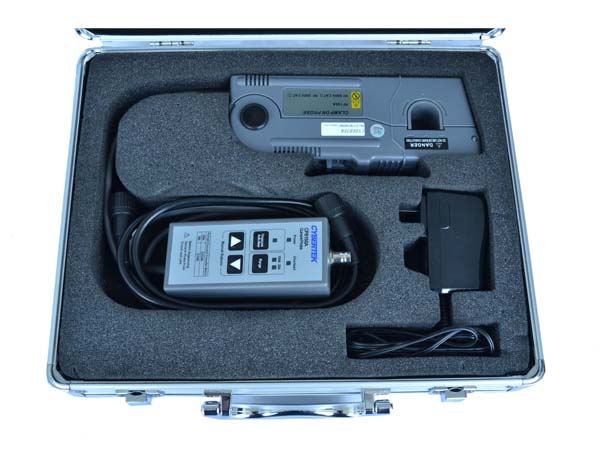

CP8500A
CP8000A系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,在电流测量量程范围内,精度高达1%,满足大部分测试领域的需要;两个量程可供选择,方便小电流测量;自动消磁调零功能,使用方便;声光过流报警功能,提醒量程切换;电子轻触式按键设计,使用寿命更长;标准的BNC输出接口,可匹配任何厂家示波器。CP8000A系列电流探头常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等产品的设计和测试应用中。
CP8500A钳口可夹住直径达20mm的导线,适用于大电流应用场合;测量500A的连续电流和750A的峰值电流,提供了5MHz的带宽;探头具有500A (100X)和75A (10X)两个量程可选择,10X量程用于小电流测量,分辨率高达10mA。
型号 | CP8500A | |
带宽(-3dB) | DC-5MHz(图7) | |
上升时间 | 70ns or less | |
连续电流最大值 | 500Arms (随频率上升而下降,图8) | |
峰值电流 | 700A | |
量程 | 75A | 10X衰减 |
500A | 100X衰减 | |
过流报警值 | 75A | ≥75A |
500A | ≥750A | |
电流 传输比 | 75A | 0.1V/A |
500A | 0.01V/A | |
分辨率 | 75A | 5mA |
500A | 50mA | |
精度 (DC,45-66Hz,最大连续电流) | 75A | ±1%±10mA |
500A | ±1%±100mA | |
输入阻抗 | 参考图9 | |
供电方式 | DC 12V/1.2A(标配适配器) | |
最大绝缘线电压 | 600V CATII 300V CATIII | |
安全符合标准 | IEC61010-1: 2010 IEC61010-2-32: 2012 EN61010-1: 2010 EN61010-2-32: 2012 |
