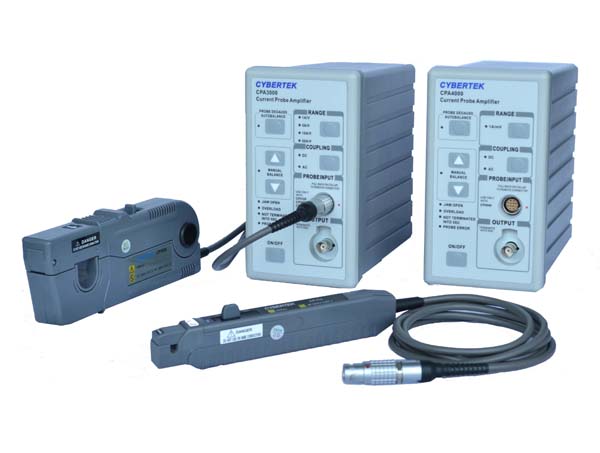

CPA3000,CPA4000两款电流探头放大器用于配合我公司CP3000、4000系列电流探头使用,使得对电流的测量更加方便和准确,而且它完全兼容泰克TCP300/TCP400系列的电流探头,很好的拓展了该产品的适用性。适用的电流探头如下:● CP3120(30A/70MHz,适用于CPA3000 )● CP3050(50A/50MHz, 适用于CPA3000 )● CP3030(150A/15MHz,适用于CPA3000 )● CP4040(500A/5MHz, 适用于CPA4000 )
产品参数的测量是在下列情况下所获得:1.探头和放大器都已经在23±5℃的环境下进行校正。2.探头和放大器的工作环境见表5。3.电流探头和放大器都已经热机至少20分钟。4.探头是在热机后进行的消磁。而且此后当自动消磁灯闪烁的时候都要进行消磁调零。5.放大器输出端正确接上50Ω负载。
放大器
CPA4000
直流精度
≤1%
探头类型
CP4040
带宽(-3dB)
(参考图10~13)
DC-5MHz
上升时间(10%到90%)
≤70ns
直流精度 :保证精度
典型精度
≤3%
输入电压(单相)
110-240VAC(±10%)
最大输出功率
50W
表1 放大器技术规格说明注:1. 保证精度≤3%的测试环境温度:10℃-40℃ 2. 典型精度的测试环境温度是23℃±5℃.
