电流探头

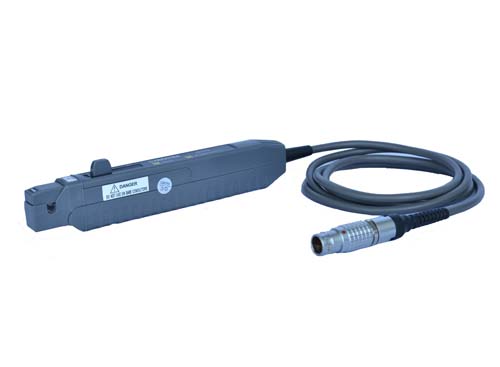

CP3120(30A/70MHz)

CPA3000,CPA4000两款电流探头放大器用于配合我公司CP3000、4000系列电流探头使用，使得对电流的测量更加方便和准确，而且它完全兼容泰克TCP300/TCP400系列的电流探头，很好的拓展了该产品的适用性。适用的电流探头如下：
● CP3120(30A/70MHz，适用于CPA3000 )
● CP3050(50A/50MHz，适用于CPA3000 )
● CP3030(150A/15MHz，适用于CPA3000 )
● CP4040(500A/5MHz，适用于CPA4000 )

●电流探头技术规格（典型）

参数		型号
		CP3120
量程		1A/V 10A/V
最小测量电流		1mA
噪声（限制带宽20MHz）		≤75uARMS
耦合方式		AC,DC
交流耦合的低频带宽（-3dB）		<7Hz
电流最大值（随频率上升而下降，图14～17）	量程	10A/V	1A/V
	DC连续	30A	5A
	RMS(正选波)	21A	3.5A
	峰值	50A	50A
最大绝缘线电压		300V CAT I
插入阻抗		参考图18

图10 CP3120 幅频曲线

图14 CP3120最大峰值电流VS频率曲线

图18 CP3120插入损耗VS频率曲线
