很多时候我们希望将示波器的波形存储下来，具体应该选择哪种格式呢？不同格式又有哪些区别呢？
存储类型

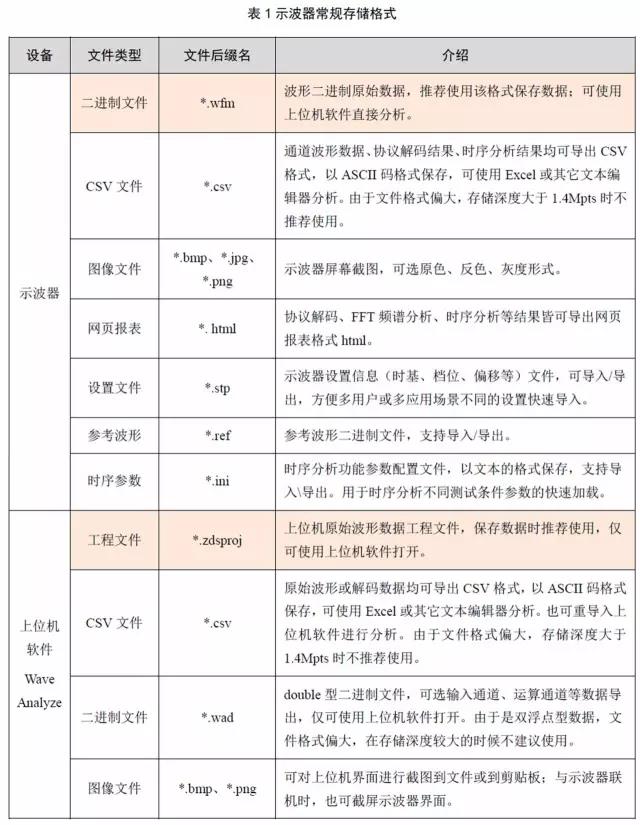

示波器的存储就是将所需的波形信息以不同的格式存储下来便于我们做更深入的分析，格式有二进制数据、CSV数据、图像格式、网页报表、设置文件等，详细信息如表1所示。
wad文件与.wfm文件区别
*.wad文件是WaveAnalyze 波形综合分析软件导出的二进制文件，与ZDS系列示波器导出的*.wfm文件的格式不同，具体差异体现在以下两个方面。
第一：保存数据种类不同。*.wfm文件是示波器导出的二进制数据文件，保存了采样参数与通道数据，仅适用于示波器采样得到的数据。而*.wad文件适用于通用的波形数据。不仅能保存通道数据，还能保存Wave Analyze分析后的波形数据，如经过数据运算或滤波后的数据，而且还支持保存不同长度的波形和分段的波形。
第二：保存的数据类型不同。*.wfm文件的数据是ADC采样后的原始的整型数据，而*.wad文件的数据都是double型的数据，用户使用时可直接使用，不需要换算。
WaveAnalyze软件可以加载*.wfm和*.wad两种二进制文件，但只支持导出*.wad文件。
存储建议：
示波器：建议保存二进制（*.wfm）文件；若需保存为CSV，存储深度建议不大于1.4Mpts。
上位机：建议保存工程文件。
存储说明
1、示波器文件存储

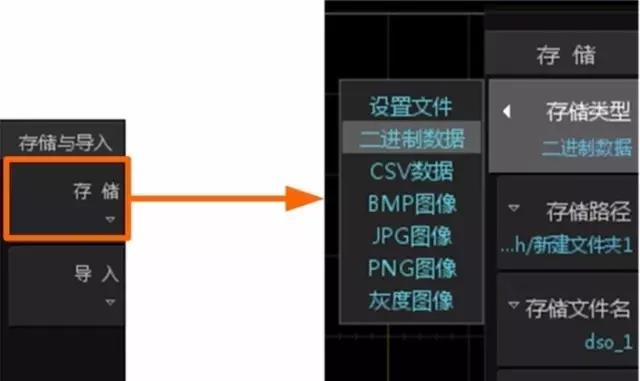

通过菜单界面上的【Save/Recall】（存储）按钮可进入存储界面进行存储信息设置，如图1。
图1 存储菜单
示波器支持的存储格式包括：
设置文件
保存示波器的设置信息，方便工程师下一次的使用，避免重新设置的麻烦；它以“*.stp”格式存到本地闪存和外部存储器U盘中，可导入/导出任意示波器设置。
二进制数据
将原始数据以“*.wfm”格式存到本地闪存和外部存储器U盘中，可进行大数据存储，不支持导入。可供其它软件二次分析，或使用上位机打开。
图像格式
屏幕图像，可以以不同的图像格式保存，如bmp图像、jpg图像、png图像、灰度图像。
CSV数据
可保存屏幕显示或指定通道的波形数据，以“*.csv”格式存到本地闪存和外部存储器U盘中，其文件以纯文本形式存储表格数据，它会将需要的二进制数据转换成ASCII码进行保存，可用Excel、Access或者文本文件打开。

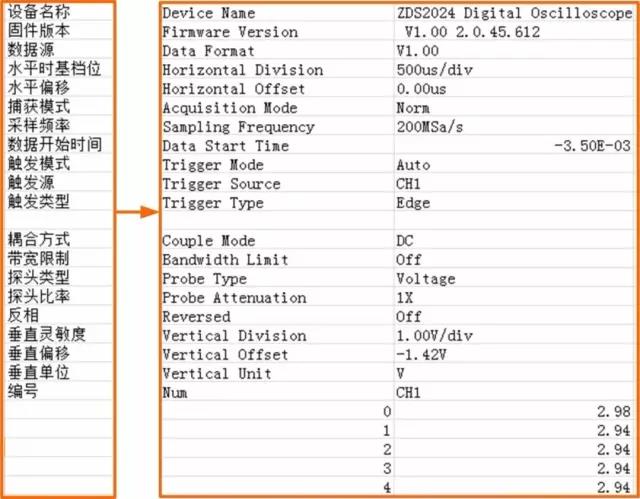

示波器的CSV数据文件里，包含设备信息、水平档位、水平偏移等信息，如图2所示。
图2 CSV文件打开信息
网页报表
ScopeReport TM功能可以对所有的协议解码和FFT的频谱分析结果进行“打包”处理，自动生成html文件格式的报告，保存在本地闪存和外部存储器U盘中，用户可以以报表的形式进行查看，如下图3为FFT网页报表。
图3 网页报表
2、上位机文件存储格式
如图4所示为上位机文件存储与导出的菜单栏。
图4 上位机文件存储与导出标志
文件存储
点击【文件存储】或【文件另存成为】可将文件存储为“*.zdsproj”工程文件格式，该文件格式只能用上位机软件打开。
数据导出

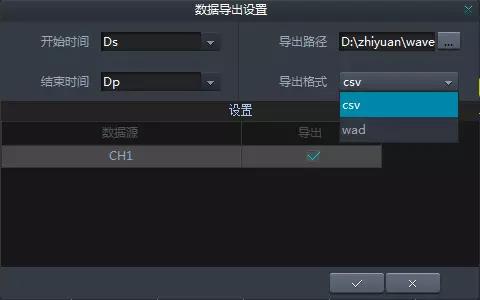

点击【文件导出】，可出现如所示的界面，导出格式分为CSV、wad两种格式。
图5 数据导出界面
“*.wad”文件是WaveAnalyze 波形综合分析软件导出的二进制文件，用于保存触发信息与多个通道的实际数据，主要由四个部分组成，分别为：文件头、触发信息、通道数据描述信息、数据。
总结
ZDS系列示波器多种存储方式，可灵活根据需求进行应用，你赶紧试试吧。
