解决方案

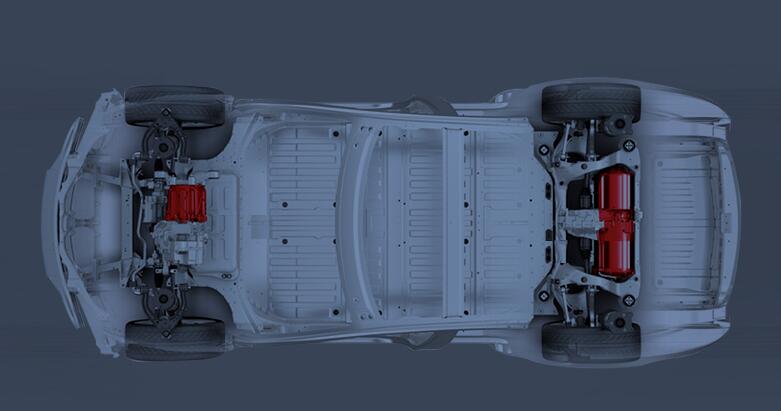

作为实现能源革命的重要手段之一，电动汽车已然成为最热门的交通工具，而作为电动汽车核心部件的电驱部分，其性能和稳定性决定了一台电动汽车的品质。致远电子针对电动汽车电驱部分的核心：逆变器和电机，基于MPT混合型电机测试系统设计出电动汽车电机试验平台解决方案，为电动汽车电机及其逆变器的研发、生产提供专业化的测试系统。

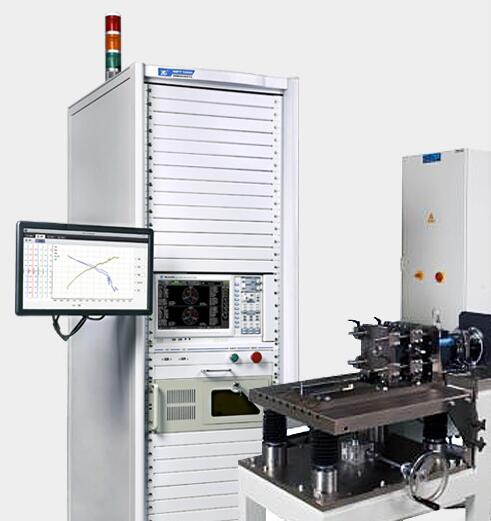

电动汽车电机试验系统

测试范围

电机种类：电动汽车驱动电机

功率测量范围：7.5kw~200kw多规格可选，支持其他功率等级的定制

转速测量范围：0~15000rpm

可选试验项目

持续转矩

持续功率

峰值转矩

峰值功率

最高工作转速

驱动电机系统效率

控制精度

响应时间

驱动电机控制器工作电流

效率云图（MAP图）

电机控制器保护能力试验

电机控制器过载能力试验

额定运行工况试验

城市、城乡、混合道路模拟

自定义运行工况试验

标准试验项目

电参数、机械参数测量，图表绘制

TN曲线试验

负载特性试验

空载试验

堵转试验

耐久实验

温升试验

驱动器效率读取

电机能量回馈试验

参考行业标准

GB/T 18488.1-2015电动汽车用电机及其控制器第一部分技术条件

GB/T 18488.2-2015电动汽车用电机及其控制器第二部分试验方法

GB/T 1032-2012三相异步电机试验方法

GB/T 1029-2005三相同步电机试验方法

GB/T 18385-2005 电动汽车动力性能试验方法

GB/T7345-2008控制电机基本技术要求

GB/T 22669-2008三相永磁同步电动机试验方法

GB/T30549-2014永磁交流伺服电动机通用技术条件

GB/T 18386-2005 电动汽车能量消耗率和续驶里程试验方法

GB/T 18384.1-2015电动汽车安全要求第 1 部分：车载储能装置

GB/T 18384.2-2015电动汽车安全要求第 2 部分：功能安全和故障防护

GB/T 755-2008旋转电机定额和性能试验方法

GB/T 21663-2008小容量节能环保隐极同步发电机技术要求

电动汽车电机工况循环试验平台

测试范围

电机种类：电动汽车电机、交流感应电机、永磁同步电机

功率测量范围：7.5w~200KW多规格可选，支持其他功率等级的定制。

转速测量范围：0~12000rpm

标准试验项目

电动汽车电机工况循环试验

电动汽车电机及齿轮箱工况循环试验

系统内置电机运行参数实时监控及保护功能

参考行业标准

GB/T 29307 电动汽车用驱动系统可靠性试验方法

GB/T 18488.1-2015电动汽车用电机及其控制器第一部分技术条件

GB/T 18488.2-2015电动汽车用电机及其控制器第二部分试验方法

GB/T 19751-2005混合动力电动汽车安全要求

GB/T 19752-2005 混合动力电动汽车动力性能试验方法

GB/T 18384.1-2015电动汽车安全要求第 1 部分：车载储能装置

GB/T 18384.2-2015电动汽车安全要求第 2 部分：功能安全和故障防护
