解决方案

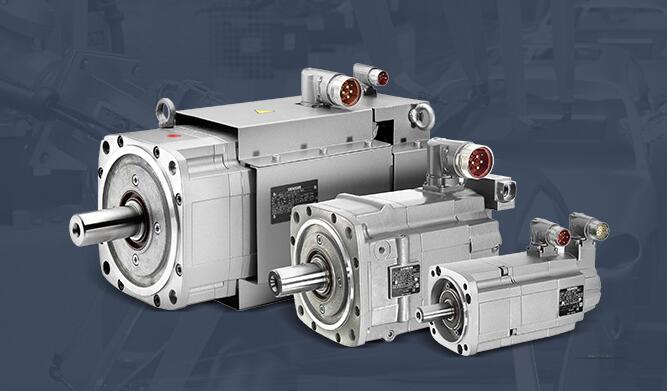

随着伺服电机技术的飞速发展，数控机床、工业机器人、智能生产设备等设备上都广泛使用伺服电机作为运动控制的关键零部件。因此伺服电机的性能提升成为本行业提升产品质量的关键。ZLG致远电子MPT混合型电机测试系统为伺服电机测试提供了高质量的解决方案，助力伺服电机行业发展。

伺服电机型式试验系统

测试范围

电机种类：永磁同步伺服电机、感应异步伺服电机、直流伺服电机、开关磁阻电机

功率测量范围：50w~37KW多规格可选，支持其他功率等级的定制

转速测量范围：0~15000rpm

标准试验项目

电参数、机械参数测量、图表绘制

TN曲线试验

负载特性试验

空载试验

堵转试验

耐久实验

温升试验

可选试验项目

驱动器性能测试

电机启动特性测试

模拟负载特性测试

效率云图（MAP图）

转矩波动

转速波动

转矩控制响应时间

转速控制响应时间

频率响应带宽

反电动势试验

齿槽转矩试验

摩擦力矩试验

制动力矩试验

惯量模拟

参考行业标准

GB/T30549-2014永磁交流伺服电动机通用技术条件

GB/T 16439-2009 交流伺服系统通用技术条件

GB/T 12350-2009小功率电动机的安全要求

GB/T 22669-2008三相永磁同步电动机试验方法

GB/T 14817-2008永磁式直流伺服电动机通用技术条件

GB/T 755-2008 旋转电机定额和性能

GB/T7345-2008控制电机基本技术要求

GB/T22714-2008 交流低压电机成型绕组匝间绝缘试验规范

GB/T22717-2008 电机磁极线圈及磁场绕组匝间绝缘试验规范

JB/T 10184-2014交流伺服驱动器通用技术条件

JB/T 10184-2009 交流伺服驱动器通用技术条件

JB/T 11991-2014工业机械数字控制系统用交流伺服电动机

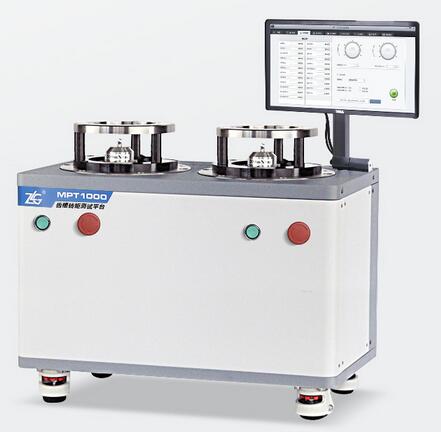

齿槽转矩测试台

测试范围

电机种类：永磁电机、步进电机

扭矩测量范围：100mNm~1Nm多规格可选

扭矩测量精度：0.5%

转速：1~10rpm可选

角度分辨率：0.1度

试验功能

齿槽转矩实验

齿槽转矩与角度的分布曲线

摩擦力矩实验

测试项可预设限制，提供越限声光报警功能

测试结果可导出数据报表，数据可通过USB接口导出

参考行业标准

GB/T 30549-2014 永磁交流伺服电动机通用技术条件

GB/T 12350-2009小功率电动机的安全要求

GB/T 755-2008 旋转电机定额和性能
