解决方案

 Chroma提供了各种交流电源/直流电源/电子负载等的测试仪器产品，有广泛的额定功率，从几百瓦到几百千瓦，可用于测试电动车汽/混合动力汽车相关零部件和设备。利用这些仪器产品结合为一套多功能的自动测试系统(Automatic Test System : ATS)，Chroma提供电动/混合动力汽车全方位的测试解决方案，例如EVSE（电动汽车供电设备, 充电桩），车载充电器，DC/DC转换器，马达驱动器等相关电力电子装置。另外，也提供测试软件整合直流电源及电子负载，对电池存储系统做必要的测试。

高性能自动测试系统 Chroma 8000 ATS

Chroma 8000 ATS是一个针对电力电子装置测试使用的标准测试平台，可以解决传统客制化或自行开发系统的问题，整合入各种硬件组合到此系统，例如可选择交流/直流电源，电子负载，功率分析仪，示波器，数字电表，以及各种数字/模拟的I/O卡。这种多可能性结合的开放式架构，为使用者提供一个灵活、功能强大、高成本效益的电力电子装置测试系统，尤其适合于电动汽车或油电混合车相关应用。而Chroma 8000ATS提供多功能的执行环境，包括了多样的内建测试项目。用户可以依照实际需求，利用 "测试项目编辑" 功能，编写自己的测试项目。此弹性功能几乎可以无限制扩充为独有的测试库。所以此平台有能力可以满足不同阶段及不同电力转换装置的测试需求，让使用者可在相同的操作环境下，让测试程式可适用于研发或生产线。这种特性可以帮助节省产品转移量产所需的人力与时间成本。

电气安规测试解决方案

电动汽车尤其应重视电气安规测试，因为驾驶人每天都要与车接触以及要有长久的电气质量；以电动车的使用环境可知，包含车内动力系统、充电系统、动力配线、充电用线、充电接头以及充电站等，皆是电气安规要求的首要重点。

相关法规标准：绝缘电阻测试 (ISO 6469-1, GB/T 18384-1)、耐压绝缘测试 (ISO 6469-3, GB/T 18384-3)、电位均衡测试 (ISO 6469-3, GB/T 18384-3)、相关法规 : UL 2202, UL 2251, ECE R100, UL 2580, GB 18488

电气安规分析仪 - Model 19032 系列：结合了AC/DC耐压测试、绝缘电阻测试(IR)、接地连接测试(GB)、动态泄漏电流测试(LC/ALC/DLC)以及动态功能测试(Function Test)，具有最新技术的开短路侦测功能(OSC)，让您在成品测试时，完全无后顾之忧。

电气安规多点扫描测试设备 - Model 19200：开关开关与模块化系统，全方位支持的电气安规测试扫描仪

电气产品自动测试系统 - Model 8900：相较于一般电气产品测试，电动车相关之电气安规测试则需要更完整的测量项目及多点量测，Chroma 8900电气安规自动测试系统即可整合多项测试及多点量测功能。

电力转换装置自动检测系统（公用充电站/充电桩）

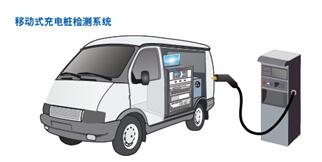

充电站或充电桩需要应用先进的电子侦测及讯号控制的技术，和车辆的内载充电器或电池沟通，做正确充电。还需要测量转移到车辆的电能大小，做为计费的依据。为了保持在最佳的充电站运作状况不至损坏电池，和维持其准确性，定期的诊断测试和校准是必需的。Chroma有能力提供以8000ATS为基础的客制化可移动诊断测试系统，该系统专门设计用对充电站或充电桩来进行操作验证，依法规方式侦测讯号及电气的运作正常，并提供结果报表。

电池组测试解决方案   能源回收式电池模块测试系统

17030系统是专门为高功率二次电池组测试而开发的高精密充放电设备，采用可回收能源设计架构，将电池组放电产生的电能回收再利用，解决放电时能量虚耗的问题，除了为使用者带来庞大的经济效应，也解决作业空间热处理不易的问题，并符合环保需求。

主要特点

• 定电流/定电压/定功率充放电
• 电压范围：10~1200V   电流范围：0~1000A
• 功率范围：90~500kW (并联增加设备功率；最大可并联2台)
• 高精准度 电压：0.05% rdg.+0.05% F.S.电流：±0.1% F.S.
• 仿真动态电流/功率充放电功能，实际路况电流波形仿真测试
• 透过Excel file汇入电流波形，可储存720,000点到内存中
• 最大放电与最大充电电流切换时间仅需要10ms
• 电压电流取样时间：每50kHz撷取测试数据，更精准的容量计算
• 系统整合：软件整合温度箱，多信道电压温度量测，BMS通讯接口
• 电池放电能量回收再利用，省电，环保，低热能产出，省下电费与空调费用，降低生产成本

电池芯充放电测试解决方案    可编程充放电测试系统 17011主要特点

• 定电流 / 定电压 / 定功率充放电，电压范围 : 0~5V ; 电流范围: 20A/30A/100A
• 高精准度 电压：0.02% rdg.+ 0.02% F.S. 电流：0.02% rdg+0.02% rng/ 0.03% rdg. + 0.03% rng.
• 电池模式DCIR充放电功能：内建二种DCIR充放电功能模式，自动产出DCIR值
• EDLC充放电测试模式：可按照IEC62391法规进行EDLC容量量测
• 快速取样时间可取样达10mS
• 具备并联功能,可依照用户更大电流需求并联多个通道，最大并联电流：1200A

光伏逆变器自动测试系统 Model 8000

Chroma 8000自动测试系统配备了优化的标准测试项目，针对光伏逆变器，符IEEE1547, 1547.1, UL1741，中国国标GB/T 19939,CGC/GF004的电气初步测试要求。使用者只需要确定测试条件和规 格，即可以用标准的项目进行测试。优化的测试专案涵盖了5种的测试要求。输出性能测试验证了光伏逆变器的输出特性。输入特性的测试检查输入的电气参数。时间及暂态是测试在保护动作时的时间和暂态参数。保护测项针对保护电路做触发及测试。特殊测项按照待测物通讯或特性，提供特别的测试方式，满足使用者特殊的需要。

输出性能

1. 输出电压

2. 输出电流

3. 输出功率

4. 输出功率因素

5. 效率(CEC/Europe/Conversion/Max）

6. 直流注入电流

7. 总谐波失真

8. 电流谐波测试

9. 夜间消耗功率

输入特性

10. 输入电压

11. 最大功率追踪(MPPT)输入电压

12. 输入电流

13. 输入功率

14. 最大功率追踪(MPPT)输入功率     时间及瞬态

15. 过压保护/欠压保护跳闸时间

16. 过频率保护/欠频率保护跳闸时间

17. 反孤岛跳闸时间*

18. 恢复并网保护时间 保护试验

19. 过压保护/欠压保护

20. 过频率保护/欠频率保护

21. 反孤岛保护*

特殊测项

22. 最大功率追踪(MPPT)效率

23. 最大功率追踪速度

24. 最大功率追踪记录

25. RS232/485/CAN通信
